آزمایش اولتراسونیک
در ارزیابیهای مهندسی، آگاهی در مورد وضعیت داخلی و سلامت عمقی بتن، امری حیاتی برای تصمیمگیریهای مربوط به مقاومسازی، تعمیر یا تغییر کاربری سازه است. آزمایش اولتراسونیک که در منابع فنی با نام آزمایش سرعت پالس التراسونیک (UPV) نیز شناخته میشود، یکی از دقیقترین و کاربردیترین روشهای آزمایش های غیر مخرب بتن است. هدف از این آزمون، اندازهگیری سرعت عبور پالسهای مافوق صوت از مقطع بتن است؛ سرعتی که به صورت مستقیم با کیفیت، یکنواختی و وجود عیوب داخلی در بتن مرتبط است. انجام آزمایش اولتراسونیک بتن تضمین میکند که ارزیابی شما بر پایهی دادههای علمی و دقیق از قلب سازه انجام شود.
اصول علمی و اهمیت آزمایش اولتراسونیک
آزمایش اولتراسونیک بر این اصل ساده علمی استوار است: هرچه واسطه یا محیط انتقال موج، متراکمتر و سالمتر باشد، موج با سرعت بیشتری از آن عبور میکند.
معیار ارزیابی؛ رابطه سرعت پالس با کیفیت بتن
هنگامی که پالسهای با فرکانس بالا از درون بتن عبور میکنند، سرعت آنها ثبت میشود. سرعت بالاتر نشاندهنده بتنی متراکم، یکنواخت و با مقاومت بالا است؛ در حالی که کاهش سرعت، نشاندهنده وجود فضاهای خالی، تخلخل بالا، ترکهای داخلی، یا مناطق آسیبدیده است. در واقع، سرعت پالس التراسونیک یک شاخص عالی برای اندازهگیری یکنواختی کیفیت بتن در سراسر سازه است.
کاربردهای حیاتی در تشخیص عیوب پنهان
یکی از مزایای اصلی تست اولتراسونیک بتن، توانایی آن در شناسایی عیوب و نواقص پنهانی است که با آزمونهای سطحی مانند چکش اشمیت قابل تشخیص نیستند. این آزمون برای موارد زیر حیاتی است:
تشخیص عمق و وسعت ترکها: بهویژه ترکهایی که از سطح قابل مشاهده نیستند.
ارزیابی آسیبهای حرارتی: تعیین میزان تخریب بتن در اثر آتشسوزیهای شدید.
کنترل کیفیت اجرای شاتکریت: اطمینان از تراکم و چسبندگی لایههای بتن پاششی.
تعیین میزان تخلخل و حفرههای داخلی: که میتواند به دلیل تراکم ضعیف در هنگام اجرا ایجاد شده باشد.
ارزیابی پایداری طولانی مدت
آزمایش اولتراسونیک یک ابزار عالی برای ارزیابی وضعیت سلامت سازه در طول زمان است. با انجام آزمونهای دورهای مهندسان میتوانند نرخ کاهش کیفیت بتن ناشی از پدیدههایی مانند واکنش قلیایی سیلیسی (ASR) یا حملات سولفاتی را پیشبینی کرده و اقدامات پیشگیرانه لازم را انجام دهند.

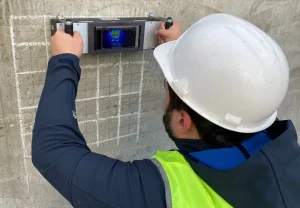

روشهای اجرای آزمایش اولتراسونیک و تفسیر دادهها
اجرای صحیح تست اولتراسونیک بتن نیازمند تخصص فنی و رعایت استانداردهای دقیق بینالمللی مانند ASTM C597 است. این آزمون به سه روش اصلی قابل انجام است.

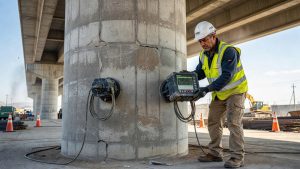

انتقال مستقیم
این دقیقترین روش است. در این حالت، دو پراب (فرستنده و گیرنده) روبهروی یکدیگر و در دو سمت مخالف مقطع بتن (مثلاً دو طرف یک ستون یا دیوار) قرار میگیرند. این روش طول مسیر دقیق موج را فراهم کرده و معتبرترین دادهها را در مورد کیفیت کلی بتن در سراسر ضخامت آن ارائه میدهد.
انتقال نیمه مستقیم و سطحی
نیمهمستقیم: پرابها روی دو وجه عمود بر هم قرار میگیرند.
سطحی : هر دو پراب روی یک سطح از بتن و در فاصله مشخص از هم قرار میگیرند. این روش برای ارزیابی کیفیت نزدیک به سطح بتن استفاده میشود و اگرچه از دقت کمتری نسبت به روش مستقیم برخوردار است، اما در مواقعی که دسترسی به دو سمت مقطع وجود ندارد، تنها راهکار عملی است.
تفسیر نتایج بر اساس سرعت پالس
نتایج آزمایش اولتراسونیک بر اساس سرعت عبور موج تفسیر میشود. استانداردهای مهندسی، جدولهایی را برای ارزیابی کیفیت بتن بر مبنای سرعت پالس ارائه میدهند. بهطور کلی:
| سرعت پالس (V) | کیفیت بتن | تفسیر |
| بیش از ۴.۵ کیلومتر بر ثانیه | عالی | بتن متراکم، همگن و با مقاومت بالا |
| بین ۳.۵ تا ۴.۵ کیلومتر بر ثانیه | خوب تا متوسط | بتن قابل قبول، احتمال تخلخل جزئی |
| کمتر از ۳.۵ کیلومتر بر ثانیه | ضعیف تا بسیار ضعیف | وجود ترکهای داخلی، حفرههای بزرگ، یا بتن آسیبدیده |
خدمات آزمایشگاهی ما؛ دقت و اعتبار در آزمونهای UPV
دقت و اعتبار نتایج آزمایش التراسونیک بتن وابسته به کالیبراسیون تجهیزات و تجربه متخصصانی است که دادهها را جمعآوری و تحلیل میکنند. خطای اندازهگیری، حتی در حد چند میکروثانیه، میتواند منجر به ارزیابی اشتباه مقاومت بتن شود.
کالیبراسیون دقیق و استانداردسازی
تمامی دستگاههای UPV مورد استفاده در آزمایشگاه ما بهصورت دورهای و تحت نظارت دقیق کالیبره میشوند. این تعهد به استانداردسازی (بر اساس ASTM و مراجع ملی)، تضمین میکند که دادههای سرعت پالس شما، دقیق، قابل اعتماد و قابل ارائه به مراجع نظارتی باشند. ما از پرابها و ژلهای کوپلینگ باکیفیت استفاده میکنیم تا اتلاف انرژی در هنگام انتقال موج به حداقل برسد.
ارائه نقشههای ایزو سرعت و تحلیل عیوب
خدمات ما فراتر از ارائه اعداد خام است. تیم مهندسی ما، با استفاده از دادههای جمعآوری شده از نقاط مختلف، نقشههای ایزو سرعت (Contour Maps) را برای سازه ترسیم میکند. این نقشهها بهصورت بصری، نواحی با کیفیت پایینتر یا وجود ترکها را نمایش میدهند و به مهندسان کمک میکنند تا با دقت بالا، محدودههای نیازمند ترمیم را شناسایی کنند. این تحلیل تخصصی، پایه و اساس تصمیمگیریهای هوشمندانه مهندسی است.
ترغیب به اقدام: حفظ ایمنی و ارزش سازه
اگر نگرانی بابت کیفیت اجرای بتن در پروژه جدید یا وضعیت سازه قدیمی خود دارید، آزمایش اولتراسونیک اولین و مطمئنترین قدم شماست. با سفارش تست غیر مخرب بتن از مجموعه ما، شما نه تنها ریسک ایمنی را کاهش میدهید، بلکه از سرمایهگذاری خود محافظت میکنید. هرچه سریعتر از سلامت درونی بتن آگاه شوید، عملیات تعمیر ارزانتر و موثرتر خواهد بود.
با اطمینان تصمیم بگیرید
برای دریافت دقیقترین نتایج آزمایش اولتراسونیک بتن، تحلیل تخصصی نقشههای ایزو سرعت و مشاوره در خصوص میزان تخریب و پتانسیل مقاومسازی سازه، همین امروز با کارشناسان ما تماس بگیرید. با استفاده از خدمات آزمایشگاهی ما، از کیفیت و ایمنی بلندمدت سازههای خود اطمینان حاصل کنید.
سوالات متداول
آزمایش اولتراسونیک چه اطلاعاتی در مورد مقاومت فشاری میدهد؟
این آزمون مقاومت فشاری را مستقیم اندازه نمیگیرد، اما با استفاده از روابط همبستگی تجربی و کالیبره شده، تخمین دقیقی از مقاومت ارائه میدهد.
چه عواملی بر نتایج آزمایش اولتراسونیک بتن تاثیر میگذارند؟
نوع سنگدانه، میزان رطوبت بتن، دمای محیط، و کیفیت اتصال پرابها به سطح.
آیا تست UPV میتواند جای آرماتورها را در بتن تشخیص دهد؟
خیر، برای تشخیص دقیق محل آرماتورها باید از روش رادار نفوذی زمین (GPR) استفاده شود.
