آزمایش نیم پیل بتن (Half – cell)
خوردگی پنهان آرماتورها در سازه‌های بتن مسلح یکی از جدی‌ترین عوامل کاهش ظرفیت باربری و افت شدید دوام سازه به شمار می‌رود. در بسیاری از سازه‌های بتنی، فرآیند زنگ‌زدگی فولاد سالها پیش از آنکه آثار ظاهری مانند ترک، تورم، پوسته پوسته شدن بتن یا شوره زنگ روی سطح نمایان شود در عمق مقطع آغاز می‌گردد.
استفاده از روش‌های ارزیابی غیر مخرب و دقیق الکتروشیمیایی به مهندسان و کارفرمایان این امکان را می‌دهد که وضعیت سلامت میلگردها را پیش از وقوع آسیب‌های پرهزینه رصد کنند. آزمایش نیم پیل بتن به عنوان استانداردترین و کارآمدترین روش پایش الکتروشیمیایی شناخته می‌شود که احتمال فعال بودن فرآیند اکسیداسیون فولاد را در شرایط مختلف مشخص می‌سازد. مرکز مهندسی بتن تک با بهره‌گیری از تجهیزات کالیبره و الکترودهای مرجع استاندارد، خدمات تخصصی ارزیابی پتانسیل خوردگی را برای انواع قطعات و المان‌های بتنی با بالاترین دقت تحلیلی ارائه می‌دهد.
نیاز به آزمایش نیم پیل بتن و تعیین وضعیت خوردگی آرماتورها دارید؟
تشخیص زودهنگام فرآیندهای الکتروشیمیایی مخرب پیش از بروز ترک‌های سطحی، کلید پیشگیری از آسیب‌های پرهزینه سازه‌ای و حفظ سرمایه است. آزمایشگاه تخصصی بتن تک با بهره‌گیری از تجهیزات کالیبره منطبق بر استاندارد ASTM C876 و تحلیل‌های دقیق مهندسی، وضعیت سلامت شبکه میلگرد سازه شما را پایش کرده و گزارش‌های تفسیری و فنی معتبری ارائه می‌دهد.
جهت دریافت مشاوره تخصصی، هماهنگی ارسال نمونه‌ها به آزمایشگاه یا درخواست اعزام کارشناسان به محل پروژه در شرایط ویژه، با مهندسین بتن تک تماس بگیرید:
درخواست آزمون و تماس با کارشناسان بتن تک |
مشاوره مستقیم آزمایشگاه: ۰۲۱۴۵۸۷۲
آزمایش نیم پیل بتن چیست و چه کاربردی در پایش سلامت سازه دارد؟
شناخت رفتار متقابل آرماتور فولادی و خمیر سیمان اساس درک عملکرد آزمون‌های الکتروشیمیایی است. محیط قلیایی بتن تازه به دلیل وجود هیدروکسید کلسیم و سایر بازها، لایه‌ای بسیار نازک، متراکم و غیر فعال از اکسید آهن را بر روی سطح میلگرد تشکیل می‌دهد که مانع از واکنش مستقیم آهن با اکسیژن و آب می‌شود. با گذشت زمان، ورود عوامل مهاجم مانند یون‌های کلرید در محیط‌های دریایی یا نفوذ دی‌اکسید کربن از هوای آلوده، سبب کاهش خاصیت قلیایی خمیر سیمان و شکستن این لایه محافظ می‌گردد. با از بین رفتن این پوشش طبیعی، میلگرد وارد فاز فعال واکنش‌های آندی و کاتدی می‌شود و فرآیند تخریب آغاز می‌گردد.
انجام آزمایش نیم پیل بتن این امکان را فراهم می‌سازد تا بدون نیاز به تخریب مقطع بتنی، پتانسیل الکتریکی میلگردها نسبت به یک الکترود مرجع ثابت اندازه‌گیری شود. این شیوه سنجش پتانسیل الکتروشیمیایی، معیاری کمی از فعالیت لایه محافظ به دست می‌دهد. هر زمان که لایه اکسیدی تخریب شده باشد اختلاف پتانسیل میان فولاد و سطح بتن تغییر می‌کند و مقادیر منفی‌تری بر روی دستگاه نمایان می‌گردد. ثبت این داده‌ها به کارشناسان آزمایشگاه کمک می‌کند تا نقاط بحرانی مقطع را که در آستانه ترک خوردگی داخلی ناشی از افزایش حجم زنگ‌آهن قرار دارند، با ضریب اطمینان بالا مشخص کنند.
در مجموعه ما آزمایش نیم پیل بتن به شکل تخصصی بر روی نمونه‌های بتنی، کرها و المان‌های آزمایشگاهی انجام می‌پذیرد تا کیفیت طرح اختلاط و مقاومت سیستم در برابر نفوذ یون‌های مهاجم سنجیده شود. با تکیه بر اطلاعات حاصل از این ارزیابی، مهندسان طراح قادر خواهند بود طول عمر باقیمانده قطعه را پیش‌بینی کرده و در صورت لزوم، دستورالعمل‌های فنی مشخصی برای پوشش‌های حفاظتی یا اصلاح فرمولاسیون بتن صادر نمایند.
اصول علمی و استانداردهای حاکم بر آزمایش نیم پیل بتن
برای دستیابی به نتایج قابل اتکا و تکرارپذیر، فرآیند سنجش پتانسیل الکتریکی باید مطابق با دستورالعمل‌های فنی مدون و پذیرفته شده بین‌المللی انجام گیرد. آزمایش نیم پیل بتن بر پایه الزامات استاندارد ASTM C876 یا روش آزمون استاندارد برای پتانسیل خوردگی فولاد بدون پوشش در بتن پیاده سازی می‌شود. علاوه بر این مرجع اصلی، راهنماهای تکمیلی نظیر BS 1881-201 و RILEM TC 154-EMC نیز چارچوب‌های فنی مرتبط با کالیبراسیون تجهیزات و نحوه تفسیر اثر متغیرهای محیطی را تعیین کرده‌اند.
رعایت استانداردها در آزمایش نیم پیل بتن مستلزم استفاده از مدار الکتریکی بسته شامل یک ولت‌متر دیجیتال با امپدانس ورودی بالا، سیم‌های رابط با کمترین مقاومت اهمی و یک الکترود مرجع پایدار است. ولت‌متر باید بتواند جریان‌های بسیار ضعیف را بدون اثرگذاری بر پتانسیل ذاتی سیستم قرائت کند. عدم انطباق تجهیزات با الزامات ASTM C876 موجب بروز خطاهای اندازه‌گیری ناشی از افت پتانسیل در طول مدار شده و تحلیل نهایی را دچار انحراف می‌سازد. به همین جهت، دستگاه‌های موجود در آزمایشگاه به‌طور دوره‌ای تحت پایش و کالیبراسیون رسمی قرار می‌گیرند.

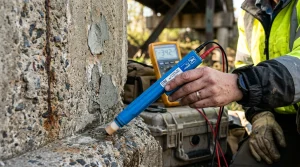

مهندس در حال انجام آزمایش نیم پیل بتن روی ستون پل
انواع الکترودهای مرجع در آزمایش نیم پیل بتن
انتخاب نوع الکترود مرجع وابستگی مستقیمی به شرایط شیمیایی محیط، نوع نمونه و دمای کاری دارد. هر نوع الکترود دارای یک پتانسیل تعادلی مشخص است که مبنای مقایسه اعداد خروجی قرار می‌گیرد. در خدمات آزمایشگاهی بتن دو نوع الکترود مرجع زیر برای پوشش دادن نیازهای آزمون به کار گرفته می‌شوند:
۱- الکترود مس/سولفات مس
الکترود مس – سولفات مس اشباع رایجترین و پرکاربردترین سلول مرجع در آزمایش‌های ارزیابی بتن سازه‌ای محسوب می‌شود. ساختار این ابزار شامل یک میله مسی با درجه خلوص بالا درون محلول اشباع از کریستال‌های سولفات مس است که از طریق یک رابط متخلخل سرامیکی یا چوبی با رطوبت سطح بتن ارتباط برقرار می‌کند. این الکترود به دلیل پایداری مناسب در شرایط دمایی متداول کارگاهی و آزمایشگاهی و قیمت اقتصادی، مبنای اصلی اکثر جداول استاندارد ASTM C876 است. در ارزیابی‌های مربوط به آزمایش نیم پیل بتن مقادیر ثبت شده توسط این الکترود به طور مستقیم در دسته بندی‌های استاندارد قرار می‌گیرند و نیاز به تبدیل فرمولی ندارند.
۲- الکترود نقره/کلرید نقره
در مواردی که نمونه‌ها در معرض مستقیم آب دریا یا محیط‌های حاوی کلرید غلیظ قرار دارند یا ارزیابی در شرایط غوطه وری کامل انجام می‌شود، الکترود نقره – کلرید نقره عملکرد پایدارتری ارائه می‌دهد. این سلول مرجع از یک سیم نقره‌ای با پوشش کلرید نقره درون محلول پتاسیم کلرید تشکیل شده است. عدم حساسیت شدید این الکترود به تغییرات غلظت یون‌های خارجی سبب می‌شود که داده‌های به دست آمده در سازه‌های ساحلی دقت بالاتری داشته باشند. هنگام استفاده از این الکترود در آزمایش نیم پیل بتن ولتاژهای اندازه گیری شده باید بر اساس روابط استاندارد معادل سازی شده و سپس با معیارهای ارزیابی مقایسه شوند.
مراحل و نحوه انجام آزمایش نیم پیل بتن در آزمایشگاه بتن تک
بخش عمده خدمات تحلیلی این آزمون درون فضای مجهز آزمایشگاهی بر روی نمونه‌های استوانه‌ای، منشوری یا قطعات ارسالی از پروژه‌ها متمرکز است. با این حال، در مواقع اضطراری و بنا به درخواست صریح کارفرما، امکان اعزام تیم کارشناسی همراه با تجهیزات پرتابل به محل کارگاه برای اسکن درجا فراهم می‌باشد. اجرای صحیح و سیستماتیک این فرآیند بر اساس مراحل زیر صورت می‌پذیرد:
- آماده سازی سطح نمونه و ایجاد اتصال الکتریکی پایدار
در گام نخست، محل اتصال سیم به آرماتور تعیین شده و با تراشیدن مقدار بسیار کمی از بتن، سطح فولاد کاملا نمایان می‌گردد. سطح مقطع فولاد با سنباده صیقل داده می‌شود تا اکسیدها و مواد زائد زدوده شده و اتصال اهمی کامل با گیره سوسماری برقرار شود.
- مرطوب سازی یکنواخت و ایجاد رسانایی سطحی
پیش از شروع قرائت‌ها، سطح تماس الکترود با بتن به وسیله اسفنج آغشته به محلول مرطوب‌کننده استاندارد یا آب مقطر نمناک می‌گردد تا حفرات مویین اشباع شده و مقاومت تماسی میان الکترود و خمیر سیمان به کمترین حد ممکن برسد.
- شبکه بندی دقیق هندسی جهت داده‌برداری
سطح نمونه به ابعاد مشخص شطرنجی تقسیم می‌شود. در هر گره از شبکه، الکترود مرجع به آرامی روی سطح مرطوب قرار گرفته و پتانسیل پایدار شده روی نمایشگر دیجیتال ثبت می‌گردد.
- ثبت مقادیر پتانسیل در ماتریس داده‌ها
اپراتورهای متخصص، ولتاژ هر نقطه را با دقت میلی‌ولت ثبت می‌کنند و پایداری عدد را پیش از جابه‌جایی الکترود به نقطه بعدی مورد بررسی قرار می‌دهند تا خطای انسانی به حداقل برسد.
- ترسیم نقشه‌های دوبعدی هم پتانسیل
با تجمیع اعداد در نرم‌افزارهای تحلیلی، خطوط هم‌تراز پتانسیل رسم می‌شوند که نواحی دارای اختلاف ولتاژ شدید را با رنگ‌بندی تفکیک می‌کند.
انجام دقیق این مراحل در آزمایش نیم پیل بتن تضمین می‌کند که نتایج نهایی به عنوان مدرک معتبر مهندسی در گزارش‌های کنترل کیفی و داوری فنی پروژه‌ها قابل استناد باشد.
آماده‌سازی سایت و روش‌های نوین اتصال الکتریکی
اجرای موفقیت‌آمیز آزمایش نیم پیل مستلزم برقراری یک اتصال الکتریکی پایدار و مستقیم به شبکه میلگردها است. برای این منظور، تکنسین‌ها باید در نقاطی از سازه، پوشش بتنی را به مقدار کمی تخریب کرده و سیم رابط را به میلگرد متصل کنند. این نقطه اتصال باید کاملا تمیز و عاری از هرگونه زنگ‌زدگی یا آلودگی باشد تا کمترین مقاومت الکتریکی را ایجاد کند.
پس از برقراری اتصال اصلی، سطح بتن در نقاط مورد نظر برای قرائت، باید به دقت مرطوب شود. مرطوب‌سازی سطح باعث می‌شود که حفرات مویینه بتن پر از آب شده و هدایت الکتریکی لازم برای انتقال پتانسیل از عمق بتن به سطح فراهم گردد. در صورتی که بتن بیش از حد خشک باشد، پتانسیل قرائت شده ممکن است بسیار کمتر از مقدار واقعی نشان داده شود که این موضوع منجر به نتیجه‌گیری‌های غلط درباره سلامت سازه خواهد شد.
جدول تفسیر مهندسی نتایج آزمایش نیم پیل بتن (استاندارد ASTM C876)
اعداد به دست آمده از ولت‌متر بر حسب میلی ولت بیانگر میزان فعالیت واکنش‌های الکتروشیمیایی در اطراف آرماتورها هستند. در تحلیل داده‌های آزمایش نیم پیل بتن مهندسان ما فقط به یک تک عدد اکتفا نکرده و گرادیان تغییرات پتانسیل میان نقاط مجاور را نیز بررسی می‌کنند. شیب تند تغییر ولتاژ در فواصل کوتاه نشانه شکل گیری پیل‌های موضعی خطرناک و شروع خوردگی حفره‌ای است. در جدول زیر، معیار تفسیر نتایج اندازه‌گیری شده با الکترود مس/سولفات مس آورده شده است:
| بازه عددی پتانسیل (میلی‌ولت) | احتمال وقوع خوردگی فعال | وضعیت سلامت سازه و اقدام پیشنهادی |
| بزرگتر از منهای ۲۰۰ | کمتر از ۱۰ درصد | وضعیت مطلوب؛ نیاز به نگهداری پیشگیرانه عادی |
| بین منهای ۲۰۰ تا منهای ۳۵۰ | حدود ۵۰ درصد (نامشخص) | نیاز به بررسی‌های تکمیلی و آزمایش‌های شیمیایی |
| کوچکتر از منهای ۳۵۰ | بیش از ۹۰ درصد | خوردگی فعال؛ نیاز به اقدامات ترمیمی فوری |
| کوچکتر از منهای ۵۰۰ | بسیار بحرانی و شدید | تخریب شدید آرماتور و احتمال جدایی بتن از فولاد |
عوامل محیطی و متغیرهای موثر بر صحت داده‌های آزمایش نیم پیل بتن
دقت و صحت نتایج سنجش الکتروشیمیایی وابسته به در نظر گرفتن شرایط فیزیکی حاکم بر نمونه است. عدم توجه به این عوامل می‌تواند به تفاسیر نادرست از وضعیت سازه منجر شود. کارشناسان با بررسی متغیرهای زیر، تحلیل‌های واقعی‌تری از داده‌های به دست آمده ارائه می‌دهند:
رطوبت و میزان اشباع بتن
میزان رطوبت درون منافذ بتن به طور مستقیم بر مقاومت الکتریکی ویژه آن اثر می‌گذارد. اگر نمونه بتنی بیش از حد خشک باشد مقاومت الکتریکی مدار بسیار افزایش یافته و ولت متر ممکن است ولتاژهایی با مقدار مثبت غیرواقعی نشان دهد. برعکس در شرایطی که بتن کاملا غرقاب بوده و دسترسی به اکسیژن محدود باشد پتانسیل قرائت شده به شدت منفی می‌گردد بدون آنکه لزوما واکنش اکسیداسیون فعالی رخ دهد. بنابراین تنظیم رطوبت پیش از انجام آزمایش نیم پیل بتن امری الزامی است.
کربناتاسیون و دمای محیط
کاهش pH خمیر سیمان در اثر کربناتاسیون سطحی می‌تواند پتانسیل الکتروشیمیایی لایه محافظ را تغییر دهد. همچنین تغییرات دما بر ضریب فعالیت یون‌ها در محلول الکترولیت و محلول درون الکترود مرجع اثر مستقیم دارد. به ازای هر درجه افزایش دما، پتانسیل به سمت مقادیر منفی‌تر میل می‌کند. در آزمایشگاه، شرایط محیطی در محدوده دمایی استاندارد تثبیت می‌شود تا نوسانات دمایی منجر به خطای آزمایشگاهی نگردد.
حضور آرماتورهای دارای پوشش اپوکسی یا گالوانیزه
استاندارد ASTM C876 منحصرا برای آرماتورهای کربن‌استیل بدون پوشش تدوین شده است. در صورتی که آرماتور دارای روکش اپوکسی نارسانا یا پوشش روی باشد، رفتار الکتروشیمیایی مدار به کلی دگرگون می‌شود. اعمال آزمایش نیم پیل بتن بر روی این نوع میلگردها بدون در نظر گرفتن ماهیت پوشش، به نتایج نامعتبر ختم خواهد شد.

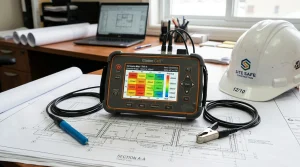

تجهیزات مدرن و دیجیتال آزمایش نیم پیل بتن
چرا انجام خدمات آزمایش نیم پیل بتن را به بتن تک بسپاریم؟
انتخاب یک مرجع آزمایشگاهی معتبر، نقشی تعیین کننده در کاهش هزینه‌های نگهداری و دریافت داده‌های مهندسی دقیق ایفا می‌کند. تعهد به الزامات ملی و بین المللی موجب شده است که خدمات مرتبط با آزمایش نیم پیل بتن در مجموعه ما، مبنای طراحی سیستم‌های حفاظت کاتدی و طرح‌های ترمیم تخصصی در پروژه‌های عمرانی سراسر کشور قرار گیرد. مرکز بتن تک با تلفیق زیرساخت‌های پیشرفته و دانش تخصصی متالوژی و بتن، خدمات زیر را تضمین می‌نماید:
- بهره گیری از ادوات دیجیتال کالیبره و سیستم‌های داده برداری مدرن: استفاده از ولت‌مترهای چند کاناله با امپدانس ورودی بالا که ریسک بروز نویز و افت پتانسیل را کاملا از میان برمی‌دارد.
- ارائه گزارش‌های فنی مصور همراه با نقشه‌های تفسیری کانتور: تحویل نقشه‌های رنگی خطوط هم‌پتانسیل با مشخص کردن درصد بحرانی بودن هر بخش از قطعه بتنی برای تسهیل تصمیم‌گیری کارفرما.
- پاسخ دهی و تحویل نتایج در سریع‌ترین زمان ممکن: پردازش فوری داده‌های ارسالی یا نمونه‌های آزمایشگاهی در راستای تسریع تصمیم‌گیری‌های اجرایی و کارگاهی پروژه‌ها.
- امکان خدمات رسانی در شرایط ویژه کارگاهی: قابلیت اعزام تجهیزات و تکنسین‌های مجرب به محل پروژه‌های حساس در مواردی که امکان جابه‌جایی یا برش نمونه وجود ندارد.
- تلفیق نتایج نیم‌پیل با سایر آزمون‌های مکمل: امکان انجام هم‌زمان تست‌های تکمیلی مانند نفوذ یون کلر، مقاومت الکتریکی بتن و پتروگرافی جهت تحلیل ریشه‌ای آسیب‌ها.
اهمیت و ارزش اقتصادی اجرای آزمون نیم پیل بتن
خوردگی آرماتور درون بتن مسلح فرایندی تدریجی اما تخریب کننده است. با زنگ زدن فولاد، حجم فرآورده‌های اکسیدی تا چند برابر افزایش یافته و تنش‌های کششی شدیدی در بتن پیرامون ایجاد می‌شود که نهایتا به ترک‌های طولی و خرد شدن کامل کاور بتن منجر می‌گردد. در صورتی که کارفرمایان در مراحل اولیه با اجرای آزمایش نیم پیل بتن از فعال شدن پیل‌های خوردگی آگاه شوند می‌توانند با روش‌های کم‌هزینه مانند اعمال پوشش‌های نفوذگر آب‌بند، مهارکننده‌های خوردگی یا اجرای لایه‌های ترمیمی نازک، از پیشرفت آسیب جلوگیری نمایند. هزینه انجام این آزمون غیرمخرب در مقایسه با هزینه‌های تخریب، قالب بندی مجدد و کاشت میلگرد پس از وقوع خرابی عمده، بسیار ناچیز است.
خدمات مشاوره فنی و درخواست انجام آزمایش پتانسیل خوردگی در بتن تک
مجموعه مهندسی بتن تک با فراهم آوردن امکانات تخصصی سنجش و آزمون مصالح ساختمانی، آماده همکاری با کارفرمایان، مشاوران و پیمانکاران محترم جهت کنترل کیفی سازه‌ها و قطعات بتنی است. آزمایشگاه تخصصی ما با تکیه بر استانداردهای بین‌المللی، آنالیزهای کاملی از پتانسیل خوردگی قطعات شما تهیه و در کوتاه‌ترین زمان ارائه می‌دهد.
برای ثبت سفارش، ارسال نمونه یا هماهنگی جهت بازدید فنی از پروژه‌های خاص، می‌توانید با کارشناسان ما ارتباط برقرار نمایید:
- تلفن تماس مستقیم: ۰۲۱۴۵۸۷۲
پرسش‌های متداول درباره آزمایش نیم پیل بتن
آزمایش نیم پیل بتن بر چه اساسی احتمال خوردگی را مشخص می‌کند؟
این آزمون با اندازه‌گیری اختلاف پتانسیل الکتریکی میان شبکه میلگردها و یک الکترود مرجع خارجی استاندارد، وضعیت پایداری یا شکست لایه محافظ فولاد را تعیین می‌کند.
آیا انجام آزمایش نیم پیل به سازه بتنی آسیب می‌رساند؟
خیر، این روش در دسته آزمایش‌های غیرمخرب قرار دارد و فقط نیازمند یک تخریب نقطه‌ای بسیار کوچک برای اتصال سیم به میلگرد است.
استاندارد اصلی برای انجام آزمایش نیم پیل کدام است؟
استاندارد مرجع و بین‌المللی این تست ASTM C876 است که معیارهای ولتاژی و دستورالعمل کالیبراسیون تجهیزات را تعریف می‌کند.
خدمات این آزمون در بتن تک به چه صورت انجام می‌شود؟
عمده خدمات در فضای مجهز آزمایشگاهی بر روی نمونه‌ها انجام می‌شود؛ اما در موارد ضروری و طبق درخواست کارفرما، خدمات در محل پروژه نیز قابل ارائه است.
گزارش تحلیلی آزمایش نیم پیل شامل چه مواردی است؟
گزارش نهایی شامل ماتریس مقادیر ولتاژ، نقشه‌های دو بعدی هم‌پتانسیل (کانتور رنگی)، نمودارهای احتمال خوردگی و پیشنهادهای فنی کارشناسی است.
