آزمون پتروگرافی
وقتی بتن یک سازه عمرانی با پدیده‌هایی مانند ترک خوردگی‌های شبکه‌ای، پوسته شدگی سطحی، شوره، بیرون زدگی سنگدانه‌ها یا افت ناگهانی مقاومت مکانیکی روبه‌رو می‌شود، مشاهده چشمی و بررسی‌های ظاهری کارگاهی اطلاعات کافی در اختیار شما قرار نمی‌دهد. بخش عمده پدیده‌های فیزیکی و شیمیایی که به تخریب عضو بتنی منجر می‌شوند، در مقیاس میکروسکوپی خمیر سیمان، حدفاصل سنگدانه و ماتریس هیدراتاسیون یا عمق حفره‌های مویینگی جریان دارند. آزمون پتروگرافی بتن ابزاری تشخیصی و متالورژیکی در مهندسی بتن به‌شمار می‌رود که امکان ارزیابی عینی، نوری و فازی بتن سخت‌شده را در ابعاد ریزساختاری برای کارشناسان و مهندسان ناظر فراهم می‌سازد.
اجرای صحیح این ارزیابی در پروژه‌هایی اهمیت مضاعف دارد که ماهیت تخریب نامشخص است یا کیفیت و خاستگاه مصالح سنگی مصرف شده با ضوابط آیین‌نامه‌ای همخوانی ندارد. آزمون پتروگرافی در تلفیق با آزمایش‌های تکمیلی مانند سنجش مقاومت فشاری مغزه‌ها، آزمون‌های نفوذپذیری، جذب آب مویین و تیتراسیون شیمیایی، یک شناسنامه جامع از ترکیب واقعی، کیفیت عمل‌آوری، سلامت فازها و دلیل آسیب‌دیدگی سازه ارائه می‌دهد. آزمایشگاه تخصصی بتن تک با بهره‌گیری از میکروسکوپ‌های پلاریزان و تجهیزات آماده‌سازی مقاطع نازک، این خدمات تخصصی را به جامعه مهندسی، پیمانکاران، طراحان و مراجع قضایی حل اختلاف ارائه می‌کند.
نیاز به آزمون پتروگرافی دارید؟
آیا با ترک‌های ناشناخته، شوره زدگی یا افت ناگهانی مقاومت در سازه بتنی خود مواجه هستید؟ شناسایی دقیق مکانیسم تخریب، اولین قدم برای جلوگیری از هزینه‌های ترمیم غیرضروری و تأمین ایمنی سازه است. تیم فنی آزمایشگاه بتن تک با ارائه تحلیل‌های دقیق پتروگرافی و گزارش‌های مهندسی معتبر، آماده مشاوره و اجرای آزمایش‌های تخصصی برای پروژه شماست.
جهت استعلام هزینه‌ها، ارسال نمونه‌های مغزه‌گیری یا دریافت مشاوره فنی با کارشناسان ما در ارتباط باشید:
🔗 [درخواست آزمون و تماس با کارشناسان بتن تک] | 📞 مشاوره مستقیم آزمایشگاه: ۰۲۱۴۵۸۷۲
آزمون پتروگرافی چیست و چه اهمیتی در مهندسی سازه‌های بتن دارد؟
پتروگرافی بتن برگرفته از علم پترولوژی یا سنگ‌شناسی در زمین شناسی است. جایی که با استفاده از میکروسکوپ‌های پیشرفته و بر پایه رفتار نوری کانی‌ها، ماهیت، بافت و دگرگونی سنگ‌ها مشخص می‌شود. بتن از نظر ساختاری شباهت بسیار زیادی به یک سنگ مصنوعی متخلخل دارد که از کنار هم قرار گرفتن سنگدانه‌های درشت و ریز در بستری از خمیر سیمان هیدراته شده پدید آمده است. در آزمون پتروگرافی نمونه‌های برداشت شده از سازه پس از مراحلی چون برش دقیق، ساب زدن، آماده سازی مقاطع صیقلی یا ساخت مقاطع نازک ۳۰ میکرونی، زیر میکروسکوپ‌های نوری مطالعه می‌شوند.
شما از طریق مشاهدات چشمی یا آزمایش‌های التراسونیک فقط پی به افت مدول الاستیسیته، گسیختگی پیوستگی یا عمق تخمینی ترک می‌برید. اما آزمون پتروگرافی دلیل ایجاد ترک را روشن می‌کند.
برای مثال این آزمون نشان می‌دهد آیا ترک از درون دانه‌های سنگی عبور کرده یا از مرز بین سنگدانه و سیمان امتداد یافته است. تفسیر نهایی این داده‌ها باید توسط متخصص پتروگرافی سازه و با لحاظ شرایط آب و هوایی، تاریخچه بارگذاری، سن بتن و مشخصات طرح اختلاط صورت پذیرد تا نتایج به دست آمده به راهکاری اجرایی برای ترمیم یا رفع نقص تبدیل شوند. اگر نیاز به انجام آزمایش‌های دیگری دارید برای آشنایی با آنها به بخش خدمات آزمایشگاهی بتن مراجعه کنید.
ماهیت و تاریخچه آزمون پتروگرافی در صنعت بتن
پتروگرافی در لغت به معنای سنگ نگاری است و در ابتدا برای شناسایی کانی‌ها و طبقه بندی سنگ‌های طبیعی در زمین‌شناسی ابداع شد، اما با گذشت زمان، مهندسان متوجه شدند که بتن نیز به عنوان یک سنگ مصنوعی همان رفتارها و ویژگی‌های کانی شناسی را داراست. آزمایش پتروگرافی بتن شامل معاینه بصری دقیق و استفاده از میکروسکوپ‌های پلاریزان برای بررسی نمونه‌های مغزه‌گیری شده یا قطعات جدا شده از سازه است.
در این فرآیند، پتروگراف به دنبال شناسایی ترکیب معدنی سنگدانه‌ها، کیفیت چسبندگی خمیر سیمان به سنگدانه، و وجود محصولات ثانویه ناشی از واکنش‌های شیمیایی است. این روش به ویژه در پروژه‌های بزرگ عمرانی که با کاهش ناگهانی مقاومت یا پدیدار شدن ترک‌های نامتعارف روبه‌رو می‌شوند، به عنوان تنها راه حل علمی برای ریشه‌یابی مشکل شناخته می‌شود.
کاربردهای گسترده آزمون پتروگرافی
برخلاف برخی تصورات که پتروگرافی را تنها به حل اختلافات حقوقی در پروژه‌های بحران زده محدود می‌دانند این متدولوژی طیف وسیعی از اهداف پیشگیرانه، کنترل کیفی حین ساخت و ممیزی‌های دوره‌ای را پوشش می‌دهد. این کاربردها را می‌توان در چند حوزه دسته بندی کرد:
عارضه یابی و بررسی ترک خوردگی‌های ناشناخته
ترک‌ها در بتن نشانه رهایش تنش‌های کششی درونی هستند. عوامل مختلفی از قبیل نشست پلاستیک، جمع شدگی ناشی از خشک شدن، جمع شدگی خودزا، انقباض‌های حرارتی اولیه در بتن‌های حجیم، بارهای بهره‌برداری فراتر از پیش‌بینی، زلزله و انبساط‌های ناشی از خوردگی آرماتورها هریک الگوهای ساختاری منحصربه‌فردی ایجاد می‌کنند. پتروگراف با آنالیز مسیر ترک، رسوبات موجود در شکاف‌ها، لبه‌های فرسایش‌یافته و امتداد ترک‌ها نسبت به سطح آزاد بتن، مکانیسم حاکم بر شکست را مشخص می‌کند.
ارزیابی سنگدانه‌ها و خاستگاه زمین شناسی آنها
بیش از ۷۰ درصد حجم بتن را سنگدانه‌ها تشکیل می‌دهند. پتروگرافی سنگدانه طبق مراجع استاندارد، نوع کانی‌های تشکیل دهنده، شکل هندسی ذرات، زبری سطحی، حضور کانی‌های رسی، شیل، میکا، فلدسپات‌های هوازده یا ذرات پوشیده از فیلم‌های غباری را شناسایی می‌کند. وجود کانی‌های نرم یا متورم‌شونده در صورت قرارگیری در معرض سیکل‌های رطوبتی، پیوستگی مصالح را دچار اختلال می‌کند.
بررسی میزان هیدراتاسیون خمیر سیمان و کیفیت اختلاط
بررسی مقطع صیقلی زیر نور پلاریزان بازتابی به پتروگراف امکان می‌دهد تا تراکم ذرات نسوخته کلینکر را بشمارد. باقی ماندن حجم غیرعادی از ذرات واکنش نداده سیمان نشان دهنده ناکافی بودن رطوبت عمل‌آوری، تبخیر سریع آب در ساعات اولیه یا کمبود آب در زمان ساخت بتن است. عکس این حالت، یعنی فضای خالی و تخلخل مویینگی شدید با رسوبات صفحه‌ای هیدروکسید کلسیم، بیانگر اضافه کردن غیر اصولی آب در محل تخلیه تراک میکسر به حساب می‌آید.
گزارش نهایی و تحلیل داده‌های حاصل از آزمون پتروگرافی
پدیده‌های شیمیایی مخرب قابل تشخیص با میکروسکوپ پتروگرافی
محیط‌های تهاجمی و عدم سازگاری شیمیایی اجزای اختلاط، سرچشمه تخریب‌های عمیق در شبکه‌های اسکلتی و بتن‌های در معرض رطوبت هستند. مهمترین پدیده‌های تخریبی که توسط آزمون پتروگرافی شناسایی و مستند سازی می‌شوند عبارتند از:
واکنش قلیایی-سیلیسی سنگدانه‌ها
واکنش قلیایی-سیلیسی حاصل برهم کنش قلیایی‌های موجود در فاز حلال سیمان با سیلیس فعال و بی‌شکل (آمورف) درون برخی سنگدانه‌ها نظیر چرت، کلسدونی، اوپال و کوارتز تحت تنش است. در حضور رطوبت نسبی بیش از ۸۰ درصد، این فرآیند منجر به تولید ژل آب‌دوست کلسیم-سیلیکا-آلکالی می‌شود. ژل یادشده با جذب آب متورم شده، فشار انبساطی درون بتن ایجاد کرده و ترک‌های نقشه کالبدی یا سه‌پره‌ای را به وجود می‌آورد. آزمون پتروگرافی تنها متدی است که می‌تواند وجود حلقه‌های ژل ASR در لبه سنگدانه، نفوذ ژل به ترک‌ها و تخلیه حفرات پرشده از این محصولات لزج یا بلوری شده را تایید کند.
حملات سولفاتی، اترینگایت تاخیری و تاوماسیت
حمله سولفات‌ها در فونداسیون‌ها و سازه‌های مدفون از طریق آب‌های زیرزمینی یا پساب‌های صنعتی روی می‌دهد. علاوه بر این بتن‌هایی که در معرض حرارت دهی بالا برای تسریع گیرش قرار می‌گیرند، مستعد تشکیل اترینگایت تاخیری (DEF) هستند. در آزمون پتروگرافی، بلورهای سوزنی اترینگایت که پس از سخت شدن کامل بتن در حفرات، مرزهای خمیر و سنگدانه یا درون ترک‌ها رسوب کرده و سبب ایجاد تنش کششی ویرانگر شده‌اند با وضوح بالا قابل شناسایی هستند. تخریب تائوماسیت ناشی از واکنش در دماهای سرد با کربنات‌ها نیز که موجب تجزیه چسبندگی خمیر سیمان و تبدیل آن به گل فاقد مقاومت می‌شود فقط زیر میکروسکوپ پتروگرافی از تخریب‌های ساده تمیز داده خواهد شد.
پدیده کربناتاسیون و افت pH بتن
ورود دی‌اکسید کربن هوا به خلل و فرج بتن باعث واکنش با پرتلندیت و تشکیل کربنات کلسیم می‌شود. این عمل با کاهش قلیائیت محیط لایه محافظ روی آرماتور را از بین برده و زمینه زنگ‌زدگی فولاد را مهیا می‌سازد. آزمون پتروگرافی عمق دقیق نفوذ جبهه کربناتاسیون، دگرگونی بافت بلوری در مرز تماس هوا و ایجاد فشردگی‌های کاذب در لایه‌های سطحی را تعیین می‌کند.
آسیب های ناشی از یخ زدگی و ذوب متوالی
در شرایط آب و هوایی سردسیر، نبود سیستم حباب‌های هوای توزیع شده با فواصل استاندارد، آب مویینگی را به هنگام انجماد دچار انبساط حجمی ۹ درصدی می‌کند. پتروگرافی با ترسیم ترک‌های موازی با سطح دال، فرسایش لایه‌های بالایی و خالی بودن جداره‌های حباب از رسوبات، وقوع آسیب ناشی از فقدان مقاومت در برابر یخ‌زدگی را اثبات می‌کند.
تخمین نسبت آب به سیمان با آنالیز ریزساختاری
تخمین نسبت آب به سیمان (w/c) بتن سخت شده یکی از پیچیده‌ترین و پردرخواست‌ترین ماموریت‌های آزمایشگاه بتن تک است چون رعایت نکردن این نسبت معمول‌ترین تخلف در فرآیندهای بتن‌ریزی کارگاهی به‌شمار می‌رود. این ارزیابی بر پایه استانداردهای بین المللی با تلفیق تکنیک‌های نوری انجام می‌پذیرد:
ارزیابی تخلخل خمیر سیمان: پتروگراف با اشباع مقطع توسط رزین‌های آغشته به رنگدانه‌های فلورسنت و مشاهده آن زیر نور فرابنفش، میزان جذب و درخشش مقطع را اندازه گیری می‌کند. شدت درخشش نسبت مستقیمی با تخلخل مویینگی و نسبت آب به سیمان دارد.
بررسی حضور هیدروکسید کلسیم (CH): در بتن‌های با نسبت آب به سیمان پایین، بلورهای هیدروکسید کلسیم ابعاد ریز داشته و پراکندگی متراکمی در بستر C-S-H دارند. با بالا رفتن نسبت آب به سیمان، این بلورها رشد کرده و لایه‌های ضخیمی را به‌ویژه زیر سنگدانه‌ها شکل می‌دهند.
مقایسه با نمونه‌های مرجع کالیبره شده: کارشناسان آزمایشگاه بتن تک با ساخت نمونه‌های شاهد با نسبت‌های مشخص آب به سیمان (از ۰.۳۵ تا ۰.۶۵) و کالیبراسیون ویژگی‌های نوری، تخمین نسبت آب به سیمان بتن پروژه شما را با دقت تقریبی pm ±0.03 ارائه می‌دهند.

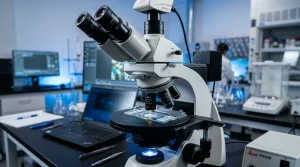

میکروسکوپ پلاریزان آزمایشگاهی برای انجام آزمون پتروگرافی
۱- انتخاب ناحیه و برش صنعتی
مغزه دریافت شده پس از بازرسی اولیه، با اره‌های الماسی دارای سیستم خنک کننده برش داده می‌شود تا سطح مقطعی قائم به راستای بتن‌ریزی جهت مطالعه لایه‌بندی به دست آید.
۲- تزریق و اشباع اپوکسی در خلل و فرج
برای جلوگیری از فروپاشی بتن‌های ضعیف یا هوازده حین سایش، نمونه در محفظه خلا با اپوکسی رقیق اشباع می‌شود. این اپوکسی وارد شکاف‌ها و تخلخل‌ها شده و پس از پخت، ساختار را پایدار می‌سازد.
۳- آماده سازی مقطع نازک
بخشی از بتن تثبیت‌شده روی یک لام شیشه‌ای میکروسکوپی چسبانده می‌شود. سپس با استفاده از دستگاه‌های سنگ‌ساب اتوماتیک، ضخامت نمونه تراشیده می‌شود تا به ضخامت استاندارد ۳۰ میکرون برسد. در این ضخامت نوری، کانی‌های سنگی و بلورهای سیمان به شفافیت نوری رسیده و پرتوهای نور پلاریزه قادر به عبور از میان آنها خواهند بود.
۴- آماده سازی مقاطع پالیش شده
برای بررسی با میکروسکوپ استریو یا میکروسکوپ‌های بازتابی، نمونه‌ها با پودرهای ساینده الماسه یا اکسید آلومینیوم در مش‌های مختلف تا رسیدن به بازتاب آینه‌ای پرداخت می‌شوند. این سطوح جهت ترسیم مسیر ترک‌ها، ارزیابی جداره سنگدانه‌ها و تعیین شاخص حباب‌های هوا به کار می‌روند.
سیستم ارزیابی حباب‌های هوا طبق
مقاومت بتن در سیکل‌های یخبندان و ذوب به حجم کل هوای درون بتن بستگی ندارد بلکه تابع ابعاد، شکل و فاصله حباب‌ها از یکدیگر است. حباب‌های ناشی از حبس شدگی هوا که ابعادی نامنظم و بزرگ‌تر از یک میلیمتر دارند هیچ نقشی در بهبود مقاومت در برابر سرما ایفا نکرده و فقط مقاومت فشاری را کاهش می‌دهند. در حالی که حباب‌های ایجاد شده توسط مواد حباب‌زا با ابعاد میکرونی و کروی وظیفه نجات بتن را برعهده دارند. در آزمایشگاه برای آزمون پتروگرافی با بهره‌گیری از استانداردهای نوری، سه شاخص حیاتی استخراج می‌شود:
درصد حجم هوای مفید: مقدار حباب‌های کروی تثبیت شده در ماتریس سیمان.
سطح ویژه حباب‌ها: نسبت مساحت سطح حباب‌ها به حجم آنها که باید مقداری در حدود بالاتر از ۲۴ میلیمتر مربع بر میلیمتر مکعب داشته باشد.
فاکتور فاصله حباب‌ها: حیاتی‌ترین پارامتر برای دوام بتن در سرما. این فاکتور نشانه حداکثر فاصله‌ای است که آب محبوس در خمیر سیمان باید طی کند تا به اولین حباب تخلیه انبساط برسد. طبق مراجع مهندسی، این مقدار نباید از ۰.۲ میلیمتر تجاوز کند.
نمای میکروسکوپی از بافت داخلی بتن در آزمون پتروگرافی
استانداردهای مرجع بین‌المللی و ملی
آزمون پتروگرافی روشی مبتنی بر اصول علمی و روش‌های اندازه‌گیری استاندارد است. آزمایشگاه بتن تک ارزیابی‌های خود را با انطباق بر استانداردهای معتبر زیر انجام می‌دهد:
- ASTM C856
- ASTM C295
- ASTM C457
- استاندارد ملی ایران شماره ۱۲۵۰۵
جدول مقایسه جامع پارامترهای ارزیابی پتروگرافی بتن
|
پارامتر مورد بررسی |
هدف مهندسی و اهمیت کنترل |
روش آماده‌سازی و تجهیزات مورد استفاده |
خروجی نهایی آزمایش |
|
نوع و مشخصات سنگدانه |
شناسایی کانی‌ها، دانه بندی، شکل هندسی و بررسی خاستگاه مصالح |
مقطع نازک ۳۰ میکرون و میکروسکوپ پلاریزان عبوری |
تعیین جنس سنگ، هوازدگی و میزان کانی‌های ضعیف |
|
واکنش قلیایی-سیلیسی (ASR) |
ارزیابی ژلهای انبساطی، حلقه‌های واکنشی و تخریب ساختار |
مقاطع صیقلی، مقطع نازک و اشباع با رنگ فلورسنت |
تایید یا رد وقوع واکنش، تعیین فاز تخریب و پایش ژل |
|
تخمین نسبت آب به سیمان |
تشخیص تخلخل مویینگی، یکنواختی اختلاط و مغایرت با طرح |
ارزیابی مقطع نازک زیر نور فرابنفش و پلاریزان |
اعلام بازه تخمینی w/c با دقت ±0.03\pm |
|
سیستم حباب‌های هوا |
ارزیابی دوام در برابر چرخه‌های یخ زدگی و ذوب در مناطق سردسیر |
مقطع ساب‌خورده با کنتراست رنگ و روش خطی ASTM C457 |
تعیین ضریب فاصله، سطح ویژه و درصد هوای مفید |
|
الگوی ترک‌ها و گسیختگی |
تعیین مکانیسم ایجاد تنش، افت مقاومت یا بارگذاری زودرس |
میکروسکوپ استریو و مطالعه لبه‌ها و رسوبات درزها |
تفکیک شکست درون‌دانه‌ای از جداشدگی فاز خمیر سیمان |
|
حملات سولفاتی و DEF |
بررسی تشکیل رسوبات ثانویه اترینگایت، تاماسایت و گچ |
مقطع نازک و نور پلاریزان بازتابی و عبوری |
تعیین میزان تخریب ساختار خمیر و بلورهای مخرب |
|
عمق آسیب حرارتی و آتش |
ارزیابی دگرگونی کانی‌های سیمانی و پیش‌بینی عمق نفوذ آتش‌سوزی |
مقاطع پالیش‌شده و بررسی تغییر رنگ فازهای آهن‌دار |
ترسیم مرز ناحیه آسیب‌دیده برای تراشیدن و ترمیم |
|
عمق نفوذ کربناتاسیون |
ارزیابی زوال قلیائیت بتن و تسریع پدیده خوردگی فولاد |
پاشش فنل‌فتالئین به همراه بازرسی میکروسکوپی لایه‌ها |
تعیین ضخامت بتن فاقد حفاظت قلیایی در برابر زنگ‌زدگی |
راهنمای گام به گام نمونه برداری و ارسال نمونه به آزمایشگاه بتن تک
دقت نتایج آزمون پتروگرافی به شیوه برداشت و ارسال نمونه وابسته است. برای جلوگیری از خطای نمونه برداری و دریافت نتایج معتبر، الزامات فنی زیر را در نظر بگیرید:
ابعاد نمونه مغزه گیری: برای بررسی سنگدانه‌های با حداکثر ابعاد متعارف، مغزه‌هایی با قطر ۱۰۰ میلیمتر بردارید. استفاده از مغزه‌های با قطر کمتر از ۷۵ میلیمتر به دلیل احتمال گسیختگی حین ساب‌زدن برای تهیه مقاطع نازک توصیه نمی‌شود.
نمونه شاهد برای مقایسه: همواره علاوه بر ناحیه آسیب دیده، یک مغزه از بخش‌های کاملا سالم و دست نخورده سازه که شرایط بتن ریزی مشابه داشته‌اند تهیه کنید تا تفاوت‌های ذاتی مصالح با آسیب‌های پس از بهره برداری مقایسه شود.
حفظ رطوبت طبیعی: مغزه‌ها را بلافاصله پس از خروج از مته کرگیری تمیز کرده، سطح آنها را خشک کنید و بدون اتلاف وقت با چندین لایه پلاستیک یا نایلون ضخیم بسته بندی نمایید تا رطوبت درون منافذ حفظ شود و شوره یا هیدراتاسیون مصنوعی رخ ندهد.
مشخص کردن موقعیت: موقعیت تراز ارتفاعی، جهت سر مغزه و اطلاعات ایستگاه کاری را با ماژیک ضد آب روی بدنه قید کنید.
چه زمانی سازه به آزمون پتروگرافی نیاز دارد؟
در پروژه‌های ساختمانی و صنعتی، پتروگرافی زمانی در اولویت قرار می‌گیرد که تصمیم گیری‌های کلان مهندسی به آن وابسته باشد:
۱- عدم انطباق نتایج مقاومت فشاری نمونه‌های بتن با مقادیر محاسباتی و تردید در نسبت آب به سیمان مصرفی.
۲- پیدایش ترک‌های عنکبوتی یا باز شدن درزهای اجرایی در تصفیه خانه‌ها، سدها، اسکله‌ها و مخازن آبی.
۳- ارزیابی بتن پس از وقوع آتش سوزی به منظور تصمیم‌گیری درباره تخریب کامل، تقویت سازه‌ای یا ترمیم لایه‌ای.
۴- مشاهده شوره‌های سفید رنگ نامتعارف، بادکردگی بتن و کنده شدن موضعی دانه‌ها همراه با لکه‌های ژلهای.
۵- ممیزی سازه‌های تاریخی و کهن به منظور بازآفرینی ملات‌های همگن در طرح مرمت.
خدمات تخصصی پتروگرافی در آزمایشگاه بتن تک
آزمایشگاه بتن تک بستری تخصصی جهت پاسخگویی به ابهامات مهندسی پیرامون عیوب و دوام بتن در انواع پروژه‌های کشور فراهم ساخته است. مزایای انتخاب بتن تک برای این خدمات شامل موارد زیر است:
- تجهیزات آماده سازی دقیق: بهره‌گیری از اره‌های برش الماسه با حداقل ارتعاش و دستگاه‌های سایش و پولیش پیشرفته جهت تولید مقاطع نازک استاندارد بدون ایجاد ترک ساختگی.
- میکروسکوپ‌های مجهز به دوربین‌های دیجیتال تفکیک بالا: ثبت ریز ساختارها با بزرگ نمایی‌های متعدد و ارائه ریز عکس‌های رنگی مستند در متن گزارش فنی.
- تحلیل نتایج توسط پتروگراف‌های باسابقه سازه: بررسی داده‌ها بر پایه اصول متالورژی بتن و تجربیات میدانی، فراتر از ثبت مشاهدات متنی.
- ارائه گزارش‌های راهبردی: ارائه دلایل قطعی تخریب، ارزیابی سهم هریک از عوامل محیطی یا اجرایی و ارائه پیشنهادات فنی جهت بازسازی و بهسازی بتن.
پرسش‌های متداول درباره آزمون پتروگرافی
۱-آزمون پتروگرافی چه تفاوتی با آزمایش‌های مکانیکی مانند چکش اشمیت و مغزه‌گیری دارد؟
آزمایش‌های مکانیکی فقط مقاومت بتن را ثبت می‌کنند، اما پتروگرافی با بررسی ریزساختار، دلایل اصلی بروز ترک و افت کیفیت را تعیین می‌کند.
۲- انجام کامل آزمون پتروگرافی و صدور گزارش چقدر زمان می‌برد؟
به‌دلیل حساسیت مراحل آماده‌سازی مقاطع میکروسکوپی و تحلیل تخصصی، صدور گزارش تحلیلی بین ۵ تا ۱۰ روز کاری زمان می‌برد.
۳- آیا با آزمون پتروگرافی می‌توان نسبت دقیق آب به سیمان استفاده‌شده در زمان ساخت را تعیین کرد؟
بله؛ با ارزیابی تخلخل زیر نور فرابنفش و بررسی کانی‌ها، این نسبت تخمین زده می‌شود و اضافه شدن آب مازاد به اثبات می‌رسد.
۴- حداقل ابعاد نمونه بتنی مورد نیاز برای ارسال به آزمایشگاه چقدر است؟
مغزه استوانه‌ای به قطر ۱۰۰ میلیمتر استانداردترین حالت است؛ در شرایط خاص قطعات سالم بدون ترک با ابعاد حداقل ۱۰×۱۰ سانتی‌متر نیز پذیرفته می‌شوند.
۵- آزمون پتروگرافی چگونه به کاهش هزینه‌های پروژه‌های ساختمانی کمک می‌کند؟
این آزمون با تعیین عمق دقیق آسیب‌دیدگی از تخریب‌های غیرضروری جلوگیری کرده و با ریشه‌یابی خرابی، مانع از صرف هزینه برای روش‌های ترمیمی نامناسب می‌شود.
