آزمایش های غیر مخرب بتن
یکی از مهمترین آزمون‌های برای ارزیابی وضعیت، ایمنی و دوام سازه‌های بتنی، آزمایش غیر مخرب بتن است. استفاده از روش‌های سنتی که نیازمند نمونه‌برداری‌های مخرب و آسیب رسان به سازه هستند، همیشه با محدودیت‌هایی همراه بوده است. در پاسخ به این چالش، آزمایش های غیر مخرب بتن (NDT) ابداع شدند تا با حفظ یکپارچگی سازه، اطلاعات دقیقی از کیفیت، مقاومت و یکنواختی بتن ارائه دهند. استفاده از روش‌های غیرمخرب بر پایه اصول فیزیکی گوناگونی همچون انعکاس امواج مکانیکی، سرعت انتشار امواج اولتراسونیک، خواص الکتروشیمیایی و پدیده‌های الکترومغناطیسی بنا شده است.
این آزمون‌ها در سال‌های اخیر جایگاه ویژه‌ای در مراجع نظارتی، دفاتر طراحی بهسازی لرزه‌ای و پروژه‌های بزرگ زیرساختی پیدا کرده‌اند. شما با پیاده‌سازی اصولی این روش‌ها می‌توانید سطح اطمینان مهندسی را ارتقا داده و ضمن صرفه‌جویی چشمگیر در هزینه‌ها، مبنایی معتبر برای تصمیم‌گیری در خصوص لزوم ترمیم یا مقاومت‌افزایی سازه به دست آورید. در این مقاله از بتن تک درباره آزمایش های غیر مخرب بتن نکات مهمی ارائه داده‌ایم.
ابهامات دستگاه نظارت با آزمایش های غیر مخرب بتن
آیا نتایج آزمایش بتن پروژه شما دچار افت شده و با توقف کار یا چالش تاییدیه ناظر روبه‌رو شده‌اید؟ پیش از آنکه تصمیمات پرهزینه تخریب یا مغزه گیری‌های بی‌پروایانه سرمایه سازه شما را به خطر بیندازد، با کارشناسان رسمی ما مشورت نمایید.
مجموعه مهندسی بتن تک با بهره‌گیری از کادری باتجربه و جدیدترین ادوات کالیبره تست‌های غیرمخرب، آماده ارائه خدمات جامع صحرایی، تحلیل‌های آماری و صدور گزارش‌های فنی معتبر در سراسر کشور است.
🔗 درخواست آزمون و تماس با کارشناسان بتن تک | 📞 مشاوره مستقیم آزمایشگاه: ۰۲۱۴۵۸۷۲
در چه شرایطی انجام آزمایش غیر مخرب بتن الزامی است؟
نیاز به اجرای آزمایش های غیر مخرب بتن بر اساس سناریوهای مختلف کارگاهی و مهندسی شکل می‌گیرد و به عنوان ابزاری قطعی برای رفع ابهامات فنی مورد استفاده قرار می‌گیرد. در شرایط زیر، رجوع به این خدمات الزامی و راهگشا خواهد بود:
- رد شدن نتایج نمونه‌های استوانه‌ای یا مکعبی استاندارد: در شرایطی که نتایج آزمایش مقاومت فشاری ۲۸ روزه نمونه‌های آزمایشگاهی با مشخصات فنی طرح و الزامات مقاومت مشخصه انطباق نداشته باشد و نظارت پروژه وضعیت واقعی بتن اجراشده در دیسپوزال سازه را زیر سوال ببرد.
- بروز عیوب ظاهری و تردید در تراکم المان: نمایان شدن علائم کرموپذیری، حفرات لانه زنبوری، ترک خوردگی‌های حرارتی یا انقباضی پس از باز کردن قالب‌های بتن ریزی در بخش‌های پرتراکم آرماتور.
- تغییر کاربری و ارزیابی لرزه‌ای سازه‌های موجود: هنگامی که مالک تصمیم به افزایش طبقات، تغییر کاربری به بارهای سنگین‌تر یا بهسازی لرزه‌ای سازه قدیمی دارد و هیچگونه اطلاعات مدونی از کیفیت بتن گذشته در دست نیست.
- بررسی آسیب‌های ناشی از سوانح: وقوع آتش سوزی در بخش‌هایی از سازه، برخورد ضربات مکانیکی شدید یا زلزله که نیازمند تعیین عمق آسیب دیدگی بتن و ارزیابی میزان افت سختی عضو سازه‌ای است.
- پایش دوام سازه‌ها در محیط‌های مهاجم: سازه‌های مستقر در مجاورت آب‌های شور، پساب‌های صنعتی یا حاشیه خلیج فارس که نیازمند سنجش میزان نفوذ املاح مخرب و ارزیابی ریسک آغاز خوردگی میلگردها هستند.
آزمایش های غیر مخرب بتن یک ضرورت مهندسی
سنجش کیفیت اعضای بتنی در گذشته عمدتا وابسته به نمونه گیری در پای تراک میکسر یا کرگیری مستقیم از عضو اجرا شده بود. اما نمونه‌های اولیه بتن تازه لزوما وضعیت واقعی بتن سخت شده در شرایط کارگاهی را بازتاب نمی‌دهند. همچنین مغزه‌گیری‌های پرتعداد نیز موجب قطع آرماتورها و تضعیف ظرفیت باربری اعضای حساس نظیر ستون‌ها یا دال‌های پیش تنیده می‌شود.
به همین سبب هدف بنیادین در اجرای آزمایش های غیر مخرب بتن، دستیابی به داده‌های واقعی و پیوسته از کیفیت بتن در محل پروژه بدون ایجاد هرگونه خدشه در تمامیت فیزیکی سازه است. این آزمون‌ها ابزاری قدرتمند برای پایش سلامت سازه و بررسی روند افت یا رشد مقاومت در گذر زمان محسوب می‌شوند.
کاربرد این فناوری‌ها تنها به پروژه‌های با نقص اجرایی محدود نیست بلکه در سازه‌های استراتژیک مانند پل‌ها، سیلوها، تونل‌ها و سازه‌های صنعتی ساحلی، سنجش دوره‌ای و بدون آسیب، نقشی محوری در پیشگیری از خرابی‌های ناگهانی ایفا می‌کند. کارفرمایان با شناخت دقیق این پتانسیل‌ها می‌توانند استراتژی‌های بهینه‌ای برای نگهداری و ترمیم دارایی‌های عمرانی خود تدوین کنند.
ارزیابی یکنواختی و شناسایی نواقص پنهان
یکی از مزایای اصلی تست غیر مخرب بتن، توانایی ارزیابی یکنواختی بتن در بخش‌های مختلف یک سازه است. روش‌هایی مانند تست التراسونیک (UPV) می‌توانند تفاوت‌های داخلی در چگالی یا وجود عیوبی مانند حفره‌ها، ترک‌های داخلی یا نواحی آسیب دیده بر اثر آتش سوزی را مشخص کنند. این قابلیت به مهندسان کمک می‌کند تا نواحی ضعیف را قبل از تبدیل شدن به بحران، شناسایی و ترمیم نمایند.
کاهش هزینه‌ها و صرفه جویی در زمان پروژه
برخلاف نمونه برداری‌های مغزه‌گیری که زمان‌بر بوده و نیاز به ترمیم دارند، آزمایش های غیر مخرب بتن در محل و در مدت زمان کوتاهی انجام می‌شوند. این سرعت و عدم نیاز به عملیات ترمیم بعدی، به طور چشمگیری هزینه‌های آزمایش را کاهش داده و روند ارزیابی و تصمیم گیری‌های مهندسی را تسریع می‌بخشد.
تعیین مقاومت تقریبی بتن در سازه‌های موجود
اگرچه این روش‌ها به صورت مستقیم مقاومت فشاری را اندازه‌گیری نمی‌کنند اما با استفاده از روابط همبستگی دقیق، می‌توانند تخمین بسیار خوبی از مقاومت فشاری بتن ارائه دهند. این امر برای تعیین ظرفیت باربری فعلی سازه، به خصوص در پروژه‌های افزایش طبقات یا تغییر کاربری، بسیار حیاتی است.
انواع آزمایش های غیر مخرب بتن و کاربردهای آنها
روش‌های متعددی برای آزمایش غیر مخرب بتن وجود دارند که هر کدام ابعاد خاصی از کیفیت بتن را ارزیابی می‌کنند. انتخاب روش مناسب بستگی به نوع اطلاعات مورد نیاز دارد.
آزمایش چکش اشمیت
این شاید شناخته شده‌ترین و پرکاربردترین روش آزمایش های غیر مخرب بتن باشد. چکش اشمیت با اندازه‌گیری سختی سطح بتن، عدد بازگشت را ثبت می‌کند. این عدد با مقاومت فشاری بتن دارای یک رابطه تجربی است. مزیت این روش سادگی، سرعت بالا و قابلیت حمل آسان دستگاه است. اما باید توجه داشت که تنها سختی سطح را نشان می‌دهد و از عمق بتن اطلاعاتی ارائه نمی‌دهد.
آزمایش امواج مافوق صوت
آزمون UPV با اندازه‌گیری سرعت عبور امواج طولی اولتراسونیک از درون بتن، اطلاعات ارزشمندی در مورد یکنواختی، وجود ترک‌ها، حفره‌ها و سلامت داخلی بتن ارائه می‌دهد. هر چه سرعت عبور موج در بتن بیشتر باشد چگالی و کیفیت بتن بهتر است. این روش برای تعیین عمق ترک‌ها و ارزیابی خسارات ناشی از آتش‌سوزی یا یخبندان بسیار موثر است.
آزمایش نفوذپذیری
این آزمون تست نفوذ میله‌ای یا نفوذ سوزنی مقاومت بتن در برابر نفوذ یک میله فلزی را اندازه‌گیری می‌کند. این مقاومت نیز با مقاومت فشاری بتن همبستگی دارد و به ویژه برای ارزیابی مقاومت اولیه بتن و زمان لازم برای باز کردن قالب‌ها مفید است. این روش، برخلاف چکش اشمیت، به عمق بیشتری از بتن نفوذ می‌کند.
آزمایش رادار نفوذی زمین
GPR از امواج الکترو مغناطیسی برای ایجاد یک تصویر مقطعی از زیر سطح بتن استفاده می‌کند. این ابزار برای شناسایی محل دقیق آرماتورها، کابل‌های پیش‌تنیده، ضخامت پوشش بتنی و تعیین محل تاسیسات مدفون در بتن، بسیار حیاتی است. GPR غیرمخرب بوده و در ارزیابی‌های اولیه سازه‌ها قبل از شروع حفاری یا مغزه‌گیری ضروری است.
جدول مقایسه روش‌های کلیدی آزمایش های غیر مخرب بتن
در این جدول می‌توانید آزمایشهای غیر مخرب بتن و اطلاعات و پارامترهای آن را مشاهده کنید:
| نام آزمایش | پارامتر اندازه‌گیری | سطح نفوذ/تاثیر | کاربرد اصلی | استاندارد مرجع رایج |
| چکش اشمیت | سختی سطح (عدد بازگشت) | بسیار سطحی | تخمین سریع مقاومت فشاری، بررسی یکنواختی سطح | ASTM C805 |
| امواج مافوق صوت (UPV) | سرعت عبور موج | سراسر مقطع بتن (عمقی) | شناسایی ترک‌ها، حفره‌ها، کیفیت و یکنواختی داخلی | ASTM C597 |
| رادار نفوذی (GPR) | بازتاب امواج الکترومغناطیس | عمق تا حدود ۴۰ سانتی‌متر | تعیین محل آرماتور، ضخامت پوشش بتنی و محل تاسیسات | ASTM D6432 |
| آزمایش نفوذپذیری | مقاومت در برابر نفوذ | کمی عمقی‌تر از سطح | تخمین مقاومت فشاری اولیه و میانی | ASTM C803 |
مراحل اجرای آزمایش های غیر مخرب بتن توسط کارشناسان بتن تک
اجرای منظم فرآیند بازرسی، پیش‌نیاز دستیابی به داده‌های قابل اتکا و تاییدپذیر در کمیسیون‌های فنی است. گامهای پیاده سازی این خدمات در خدمات آزمایشگاهی بتن شرکت بتن تک به شرح زیر به اجرا درمی‌آید:
- بررسی اسناد مهندسی و طرح مسئله: کارشناسان ما نقشه‌های سازه، گزارش‌های بتن‌ریزی، نتایج مغایر آزمایشهای ۲۸ روزه و صورت جلسات نظارتی را تحلیل کرده و اهداف آزمون را بر اساس درخواست کارفرما شفاف می‌سازند.
- طراحی شبکه پایش و مش بندی اعضا: اعضای مشکوک سازه به دقت تفکیک شده و شبکه شطرنجی قرائت نقاط با فواصل استاندارد بر روی المان‌ها پیاده‌سازی می‌شود تا پراکندگی داده‌ها اعتبار آماری پیدا کند.
- اعزام اکیپ عملیاتی به همراه تجهیزات کالیبره: تیم مجهز به محل پروژه اعزام شده و سطوح بتنی را به تناسب نوع آزمون، سنباده‌زنی، تمیزکاری و آماده‌سازی می‌کنند؛ کلیه ادوات پیش از آزمون با گیج‌های استاندارد کالیبره می‌گردند.
- انجام آزمون‌های میدانی و ثبت قرائت‌ها: داده برداری از نقاط شبکه بندی شده طبق استانداردهای متناظر صورت گرفته و کلیه مقادیر بازتابی، زمان عبور امواج و میدان‌های مغناطیسی ثبت می‌شود.
- پردازش داده‌ها و کالیبراسیون آماری: داده‌های خام با تکنیک‌های تصحیح رطوبت و کربناتاسیون تعدیل شده و در صورت نیاز با نتایج مغزه‌های شاهد پروژه انطباق داده می‌شوند.
- تدوین و صدور گزارش مهندسی ممهور: دفترچه محاسباتی شامل نمودارهای توزیع آماری، نقشه‌های حرارتی عیوب و احکام فنی منطبق با مبحث نهم صادر شده و به مراجع نظارتی تقدیم می‌گردد.

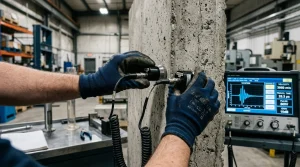

کاربرد آزمایش های غیر مخرب بتن
استانداردسازی و تضمین دقت در انجام آزمایش های غیر مخرب بتن
صحت نتایج حاصل از آزمایش های غیر مخرب بتن به شدت وابسته به رعایت استانداردها، کالیبراسیون تجهیزات و تجربه متخصصان است. نتیجه این آزمون‌ها مبنای تصمیمات حیاتی در مورد ایمنی سازه است و هرگونه خطایی می‌تواند پیامدهای جدی داشته باشد.
لزوم کالیبراسیون و انطباق با استانداردها
تمامی دستگاه‌های NDT به‌ویژه چکش اشمیت و دستگاه‌های UPV باید به‌صورت دوره‌ای و منظم کالیبره شوند تا از صحت داده‌های خروجی اطمینان حاصل شود. مجموعه ما متعهد به انجام تمامی آزمایش های غیر مخرب بتن بر اساس استانداردهای روز بین‌المللی مانند ASTM و آیین‌نامه‌های ملی است. این انطباق با استانداردها، گزارش‌های ما را از نظر فنی و حقوقی قابل استناد می‌سازد.
ترکیب روش‌ها؛ فراتر از یک آزمون
تجربه نشان داده است که استفاده از یک روش واحد برای ارزیابی مقاومت یا کیفیت بتن کافی نیست. متخصصان ما اغلب از ترکیب روش‌ها استفاده می‌کنند. این رویکرد ترکیبی، که به آن ارزیابی چندمنظوره گفته می‌شود، امکان همبستگی داده‌ها را فراهم کرده و نتایج دقیق‌تر و مطمئن‌تری را به دست می‌دهد.
تحلیل داده‌ها و گزارش نهایی تخصصی
گزارش‌دهی نهایی باید فراتر از ارائه صرف اعداد باشد. تیم مهندسی ما، داده‌های خام را تحلیل کرده، روابط همبستگی را اعمال نموده و تفسیر جامعی از وضعیت کلی سازه ارائه می‌دهد. این تحلیل تخصصی، به شما کمک می‌کند تا تصمیمات دقیقی در خصوص ضرورت و دامنه عملیات تعمیر یا تقویت سازه اتخاذ نمایید.
عوامل موثر بر هزینه و استعلام قیمت آزمایش های غیر مخرب
تعیین هزینه اجرای این خدمات تابعی از متغیرهای مهندسی و اجرایی گوناگون در هر پروژه است و نمی‌توان نرخ ثابتی را بدون بررسی پلان پایش اعلام کرد. به طور کلی پارامترهای زیر بر قیمت تمام‌شده اثرگذار هستند:
تنوع و ترکیب روش‌های آزمایشگاهی
هزینه اجرای یک آزمون تکمیلی و منفرد نظیر چکش اشمیت، با به‌کارگیری تکنیک‌های ترکیبی و پیشرفته‌ای نظیر روش سونرب، رادار نفوذی (GPR) یا الکتروشیمیایی نیم‌پیل بسیار متفاوت است. ترکیب آزمون‌ها گرچه هزینه اولیه را تغییر می‌دهد، اما اطمینان نتایج را ارتقا می‌بخشد.
تعداد نقاط قرائت و گستردگی ابعاد سازه
حجم نمونه‌برداری نقش مهمی در قیمت‌گذاری دارد. هر اندازه تعداد ستون‌ها، دال‌ها یا تیرهای تحت پایش بیشتر باشد و شبکه نقاط مش بندی شده گسترده‌تری برای تحلیل آماری نیاز باشد، مدت‌زمان عملیات میدانی و متعاقبا هزینه‌ها افزایش می‌یابد هرچند در پروژه‌های با تیراژ بالا، هزینه واحد هر نقطه کاهش می‌یابد.
شرایط دسترسی
ارتفاع المان‌ها، نیاز به نصب داربست، فضاهای محدود مانند مخازن یا ارتفاعات نامساعد سازه‌های صنعتی، ضریب سختی کار را بالا می‌برند. همچنین موقعیت جغرافیایی و فاصله کارگاه از آزمایشگاه بر هزینه‌های ایاب‌وذهاب و استقرار تیم عملیاتی تاثیر مستقیم دارد.
تضمین ایمنی سازه با ما
آیا قصد بازسازی یا تغییر کاربری یک ساختمان قدیمی را دارید؟ تعلل در انجام آزمایش های غیر مخرب بتن می‌تواند ریسک‌های مالی و جانی بزرگی را به پروژه شما تحمیل کند. با انتخاب خدمات آزمایشگاهی ما، شما نه تنها یک تست غیر مخرب بتن دریافت می‌کنید، بلکه یک راه‌حل جامع مهندسی برای درک عمیق وضعیت سازه خود به دست می‌آورید. همین امروز با کارشناسان ما تماس بگیرید تا ارزیابی دقیق و سریع سازه شما آغاز شود.
سوالات متداول درباره آزمایش های غیر مخرب بتن
مهمترین محدودیت تست چکش اشمیت چیست؟
این تست تنها سختی سطح بتن را اندازه‌گیری می‌کند و اطلاعات دقیقی در مورد مقاومت مغز یا عمق بتن ارائه نمی‌دهد.
آیا آزمایشهای غیرمخرب بتن می‌توانند جایگزین مغزه‌گیری شوند؟
خیر، در موارد حیاتی، نتایج NDT برای تخمین اولیه استفاده می‌شود، اما برای تایید نهایی مقاومت، نیاز به نمونه‌برداری مغزه‌گیری و ترکیب نتایج است.
آزمون UPV برای چه نوع عیوبی کاربرد بیشتری دارد؟
برای شناسایی و تعیین عمق ترک‌های داخلی، ارزیابی آسیب‌های ناشی از یخ‌زدگی یا آتش‌سوزی و کنترل کیفیت بتن‌های پرحفره.
