آزمایش های مخرب بتن
اطمینان از ایمنی باربری و دوام سازه‌های عمرانی دغدغه همیشگی کارفرمایان، مهندسان مشاور و ناظران ساختمانی است. بتن به عنوان ماده‌ای ناهمگن که رفتار آن تحت تاثیر شرایط اختلاط، حمل، تراکم، ویبراسیون و عمل‌آوری دستخوش تغییرات بنیادین می‌شود گاه در سنین گیرش نهایی رفتاری دور از انتظار محاسبات تئوریک ثبت می‌کند.
زمانی که نتایج نمونه‌های مکعبی یا استوانه‌ای کارگاهی دچار افت مقاومت می‌شوند یا دستگاه نظارت نسبت به ظرفیت باربری یک المان سازه‌ای دچار تردید می‌شود داده‌های تخمینی پاسخگوی تصمیم گیری‌های کلان مهندسی نخواهند بود. در چنین بزنگاه حساسی، دریافت تخصصی خدمات آزمایشگاهی بتن و اتکا به آزمون‌های استاندارد میدانی و آزمایشگاهی، تنها ابزار رفع شبهات فنی و دفاع در مراجع نظارتی محسوب می‌شود.
آزمایش های مخرب بتن به متدهایی اطلاق می‌شوند که در آنها نمونه‌های مستخرج از دل سازه یا نمونه‌های قالبی کارگاهی تا لحظه گسیختگی نهایی تحت تنش‌های مکانیکی قرار می‌گیرند. ماهیت اصلی این روشها در آشکار ساختن رفتار واقعی مصالح بدون واسطه و بدون تکیه بر متغیرهای تخمینی است. آزمایشگاه تخصصی بتن تک با استقرار زنجیره‌ای کامل از تجهیزات کالیبره، پرس‌های هیدرولیکی مجهز به کنترلر دیجیتال و دستگاه‌های مغزه‌گیری استاندارد، آماده پاسخگویی به درخواست‌های کارفرمایان در بررسی کیفیت قطعات سازه‌ای است تا تصمیم گیری برای پذیرش، ترمیم یا بهسازی المان‌ها بر پایه اسناد آزمایشگاهی معتبر شکل گیرد.
نیاز به آزمایش های مخرب بتن دارید؟
افت مقاومت نمونه‌های کارگاهی یا بروز تردید در باربری سازه، نباید به توقف پروژه یا تصمیم‌های پرهزینه تخریب منجر شود. ارزیابی مستقیم و تعیین دقیق مقاومت فشاری و کششی، کلید دفاع فنی در برابر مراجع نظارتی و صیانت از سرمایه سازه است. آزمایشگاه تخصصی بتن تک با تکیه بر تجهیزات پیشرفته مغزه‌گیری (کرگیری)، پرس‌های دیجیتال کالیبره و کادر فنی مجرب، آماده ارائه خدمات نمونه برداری در محل، اجرای انواع آزمون‌های مخرب و صدور گزارش‌های تحلیلی و مهندسی منطبق بر مبحث نهم مقررات ملی ساختمان به کارفرمایان و مشاوران محترم است.
جهت اعزام فوری اکیپ نمونه‌برداری، استعلام هزینه آزمون‌ها یا دریافت مشاوره فنی با کارشناسان ما در ارتباط باشید:
🔗 درخواست آزمون و تماس با کارشناسان بتن تک | 📞 مشاوره مستقیم آزمایشگاه: ۰۲۱۴۵۸۷۲
تعریف و ضرورت انجام آزمایش های مخرب بتن در پروژه‌های ساختمانی
در مدیریت کنترل کیفیت سازه‌های بتنی، ابزارهای تحلیلی و آزمون‌های غیرمخرب می‌توانند تصویری کلی از یکنواختی بتن یا سرعت عبور امواج ارائه دهند، اما این داده‌ها جنبه همبستگی دارند و نمی‌توانند به طور مستقیم ظرفیت باربری تسلیم را اثبات کنند. آزمایش های مخرب بتن به عنوان مرجع قطعی و بدون جانبداری در تمام مراجع قانونی و آیین نامه‌ای شناخته می‌شوند چون نمونه فیزیکی دقیقا همان فشار، کشش یا برشی را تحمل می‌کند که قرار است در بدنه سازه مهار نماید. استفاده از آزمایش های مخرب بتن زمانی ضرورت دوچندان پیدا می‌کند که میان نتایج کارگاهی و عملکرد باربری المان‌ها تناقض فاحش به وجود آید یا پروژه به علت رد شدن آزمون‌های ۲۸ روزه متوقف شده باشد.
انجام این آزمون‌ها ریسک حقوقی و فنی کارفرمایان را در مواجهه با ناظران نظام مهندسی، شرکت‌های بیمه و مشاوران به حداقل می‌رساند. وقتی یک المان مشکوک با استفاده از روش‌های استاندارد تخریب موضعی مورد آزمایش قرار می‌گیرد عدد به دست آمده نشانه تاثیر واقعی شرایط کارگاهی نظیر دمای هوا، کیفیت عمل‌آوری، تراکم بتن و نسبت آب به سیمان واقعی است. حضور کادر تخصصی مجموعه بتن تک در پروژه‌ها تضمین می‌کند که فرآیند آزمون با کمترین میزان آسیب موضعی و با بیشترین سطح دقت انجام پذیرد تا اسناد صادره در کلیه نهادهای ناظر و داوری‌های مهندسی بدون ابهام پذیرفته شوند.
تشریح تخصصی انواع آزمایش های مخرب بتن در آزمایشگاه بتن تک
تنوع روش‌های ارزیابی در آزمایش های مخرب بتن این امکان را فراهم می‌آورد که رفتار مکانیکی بتن در شرایط تنش‌های گوناگون به طور موشکافانه مورد سنجش قرار گیرد. مهندسان بر اساس نوع عضو سازه‌ای، راستای تنش‌های حاکم و نوع تردید فنی موجود، یک یا چند آزمون را برای تعیین دقیق مشخصات مکانیکی انتخاب می‌نمایند. در ادامه هر یک از این روشها با شرح جزئیات فنی و مراجع استاندارد تشریح شده‌اند تا مسیر انتخاب آزمون برای کارفرمایان روشن باشد.
مغزه‌گیری یا کرگیری بتن سخت شده
مغزه‌گیری مطمئن‌ترین و مستند ترین روش در بین آزمایش های مخرب بتن جهت راستی آزمایی کیفیت بتن سخت شده درجا به شمار می‌رود که بر اساس استاندارد ملی ایران شماره ۱۲۳۰۶ و استاندارد ASTM C42 انجام می‌پذیرد. این متد با خارج ساختن استوانه‌های بتنی توسط مته‌های الماسه آب‌گرد، کیفیت بتن را در همان محیط واقعی عملکردی آن به آزمایشگاه می‌آورد.
مغزه‌ها پس از استخراج، با دقت بالا برش خورده، سرهای آنها تسطیح شده و در صورت لزوم با گوگرد یا پدهای الاستومری کپینگ می‌شوند تا تحت فشار محوری بدون تمرکز تنش شکسته شوند. کارشناسان بتن تک پیش از اقدام به مغزه گیری با اسکنرهای آرماتوریاب موقعیت میلگردها را رصد می‌کنند تا هسته باربر سازه و میلگردهای اصلی از برش مته الماسه مصون بمانند و فقط بخش بتنی برای تحلیل استخراج شود.
آزمون مقاومت فشاری نمونه‌های استوانه‌ای و مکعبی
تعیین مقاومت فشاری که پایه طراحی تمام سازه‌های بتن‌آرمه است بر پایه استاندارد ملی ایران ۶۰۴۴ و استاندارد ASTM C39 اجرا می‌گردد. این آزمون به عنوان روتین‌ترین فرآیند در آزمایش های مخرب بتن روی نمونه‌های مکعبی ۱۵×۱۵ یا استوانه‌های استاندارد نگهداری شده در حوضچه‌های عمل آوری انجام می‌شود.
سرعت بارگذاری پیوسته و یکنواخت در این آزمون از اهمیت فوق‌العاده‌ای برخوردار است زیرا افزایش ناگهانی بار باعث بالا رفتن کاذب مقاومت فشاری می‌شود. ثبت زاویه شکست و مطالعه مخروط‌های تشکیل‌شده در دو سر نمونه پس از گسیختگی، بینش عمیقی پیرامون پیوستگی سنگدانه‌ها، تراکم ملات و وجود حباب‌های ریز به تیم مهندسی ارائه می‌دهد.

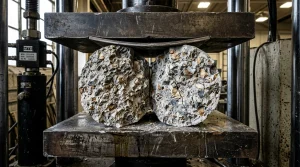

نمای داخلی بتن پس از گسیختگی در آزمایش های مخرب بتن
آزمون مقاومت کششی به روش دو نیم کردن یا تست برزیلی
از آنجا که بتن مقاومت کششی محدودی دارد و بروز ترک‌های کششی سرآغاز انهدام المان‌ها است، سنجش مقاومت کششی غیرمستقیم بر اساس استاندارد ASTM C496 در آزمایش های مخرب بتن جایگاه ویژه‌ای دارد. در آزمون برزیلی، نمونه استوانه‌ای به پهلو روی فک پرس قرار گرفته و بار متمرکز خطی در راستای قطر اعمال می‌شود تا در نتیجه ایجاد تنش‌های کششی عمود بر صفحه بارگذاری، نمونه از وسط دو نیم شود. این آزمایش به ویژه در ارزیابی قطعات پیش ساخته، لوله‌های بتنی، پوشش تونل‌ها و پروژه‌های سدسازی که بتن در آنها تحت اثر ترکیبی بارهای برشی و کششی قرار دارد کاربرد دارد و خروجی آن به طراحان امکان کنترل دقیق بازشدگی ترک‌ها را می‌دهد.
آزمون مقاومت خمشی بتن
سنجش مدول گسیختگی بتن با استفاده از نمونه‌های منشوری یا تیرهای ساده و با اعمال بارگذاری در نقاط یک‌سوم بر اساس استاندارد ASTM C78 انجام می‌گیرد. این دسته از آزمایش های مخرب بتن تعیین‌کننده توانایی المان‌های افقی در تحمل لنگرهای خمشی ناشی از بارهای بهره‌برداری هستند. بیشترین کاربرد صنعتی آزمون مقاومت خمشی در طراحی دال‌های بتنی، کف سازی‌های صنعتی سنگین، روسازی بتنی معابر و باندهای فرودگاهی است که بتن به صورت مکرر تحت بارهای دینامیکی خمش قرار دارد. مقادیر حاصل از این آزمون به عنوان مبنای ضخامت‌سنجی روسازی‌ها در دفاتر فنی مبنا قرار می‌گیرد.
آزمون‌های چسبندگی و بیرون کشیدگی
در بهسازی سازه‌ها، ترمیم المان‌های کرمو و تقویت مقاطع با مصالح FRP یا ملات‌های پایه پلیمری، اطمینان از گیرش و پیوند بتن جدید با بستر قدیمی اهمیت اساسی دارد. آزمون چسبندگی سطحی بر پایه استاندارد ASTM C1583 و آزمون بیرون کشیدگی طبق استاندارد ASTM C900 در زمره آزمایش های مخرب بتن به شکل موضعی هستند که توانایی انتقال تنش پیوستگی را اندازه‌گیری می‌کنند.
در تست پول آف نیروی عمودی به دیسک چسبانده شده روی سطح وارد شده و گسیختگی در بتن یا فصل مشترک روی می‌دهد. وقوع شکست در بدنه بتن قدیمی نشان از کیفیت عالی اتصال دارد در حالی که جدایش از لایه چسب یا ملات به منزله نقص در آماده سازی سطح زیرین بوده و اخطاری برای اصلاح شیوه اجرا محسوب می‌شود.
جدول مشخصات، استانداردها و کاربردهای آزمایش های مخرب بتن
انتخاب روش مناسب نیازمند شناخت هندسه نمونه، ضوابط کدهای فنی و نوع کاربرد مورد نظر است. جدول زیر با هدف یکپارچه سازی اطلاعات مهندسی و تسهیل تصمیم‌گیری کارفرمایان تنظیم شده است:
|
نوع آزمایش |
استاندارد مرجع |
نوع و ابعاد نمونه |
هدف و کاربرد مهندسی |
خروجی اصلی آزمون |
|
مغزه‌گیری و مقاومت فشاری مغزه |
ASTM C42 / ISIRI 12306 |
استوانه با قطر متداول ۵۰ تا ۱۰۰ میلی‌متر |
ارزیابی قطعی کیفیت بتن درجا پس از افت نتایج مکعبی |
مقاومت فشاری معادل درجا با ضرایب تصحیح |
|
مقاومت فشاری استاندارد |
ASTM C39 / ISIRI 6044 |
مکعب ۱۵×۱۵ یا استوانه ۱۵×۳۰ سانتی‌متر |
تعیین رده بتن © و پذیرش نمونه‌های ۲۸ روزه |
مقاومت مشخصه فشاری و الگوی شکست بتن |
|
کشش دونیم‌شدن (برزیلی) |
ASTM C496 / ISIRI 6047 |
استوانه ۱۵×۳۰ یا مغزه‌های متناسب |
بررسی مقاومت در برابر ترک خوردگی روسازی‌ها |
مقاومت کششی غیرمستقیم مصالح بتنی |
|
مقاومت خمشی (تیر ساده) |
ASTM C78 / ASTM C293 |
منشور بتنی ۱۵×۱۵×۵۰ سانتی‌متر |
کنترل دال‌های ترافیکی، کف‌سازی صنعتی و فرودگاه |
مدول گسیختگی در خمش سه یا چهار نقطه‌ای |
|
چسبندگی و پیوستگی سطحی (پول‌آف) |
ASTM C1583 / EN 1542 |
دیسک فلزی متصل به شیار استوانه‌ای |
ارزیابی ترمیم‌های بتنی و چسبندگی سیستم‌های FRP |
تنش کششی پیوستگی و تیپ گسیختگی لایه‌ها |
معیارهای پذیرش نتایج آزمایش های مخرب بتن بر اساس مبحث نهم مقررات ملی ساختمان
تفسیر خروجی‌های حاصل از آزمایش های مخرب بتن نیازمند انطباق دقیق با چارچوب‌های آیین‌نامه‌ای کشور است. مبحث نهم مقررات ملی ساختمان و آیین‌نامه بتن ایران (آبا) ضوابط روشن و بازدارنده‌ای را برای اعتبار سنجی بتن در جای نامنطبق تعیین کرده‌اند. زمانی که نتایج نمونه‌های استوانه‌ای یا مکعبی کارگاهی حداقل مقاومت طراحی را ارضا نکنند پرونده کیفیت بتن مختومه نمی‌شود بلکه کارفرما موظف است با انجام آزمایش های مخرب بتن و به ویژه مغزه گیری، واقعیت عملکرد مقطع را مورد سنجش قرار دهد.
معیارهای پذیرش نتایج مغزه‌ها بر مبنای بندهای آیین نامه ملی شامل ضوابط مشروحی است:
- برای هر بخش مشکوک بتن ریزی شده، اخذ و ارزیابی حداقل سه مغزه استاندارد از نواحی مختلف قطعه با تایید دستگاه نظارت الزامی است.
- بتن مورد ارزیابی در المان سازه‌ای در صورتی رضایت بخش و قابل پذیرش تلقی می‌شود که میانگین مقاومت فشاری سه مغزه، حداقل برابر با ۸۵ درصد مقاومت فشاری مشخصه طراحی باشد.
- افزون بر معیار میانگین، نباید مقاومت هیچ‌یک از مغزه‌های آزمایش شده به صورت منفرد کمتر از ۷۵ درصد مقاومت مشخصه طراحی ثبت شود.
- در پردازش داده‌ها، اعمال ضریب تصحیح نسبت طول به قطر، اثر زاویه مغزه‌گیری نسبت به راستای لایه‌های بتن‌ریزی و شرایط رطوبتی مغزه (خشک یا غوطه‌ور) در فرمول‌های محاسباتی اجباری است.
- در صورتی که نتایج حاصل از مغزه‌گیری این شروط را برآورده نسازد، مهندس محاسب مجاز به ارائه طرح مقاوم سازی و بهسازی خواهد بود یا آزمون بارگذاری در محل به عنوان آخرین راهکار مطرح می‌گردد.
تحلیل الگوهای شکست و رفتارهای مکانیکی
یکی از بخش‌های بسیار مهم در آزمایش های مخرب بتن که اغلب نادیده گرفته می‌شود، تحلیل فیزیکی نمونه پس از شکست است. بتن باکیفیت الگوی شکستی به شکل دو مخروط متقارن از خود نشان می‌دهد که نشان‌دهنده توزیع یکنواخت تنش در بدنه نمونه است. اگر شکست به صورت لب‌پریدگی‌های نامنظم یا ترک‌های طولی ناگهانی باشد، می‌تواند نشان‌دهنده وجود ضعف در سنگدانه‌ها، عدم تراز بودن دستگاه پرس یا خطاهای اجرایی در زمان قالب‌گیری باشد.
همچنین، بررسی سطح شکست به مهندسان کمک می‌کند تا بفهمیم آیا شکست از میان سنگدانه‌ها عبور کرده است یا از فصل مشترک خمیر سیمان و سنگدانه؛ این موضوع در شناخت پتانسیل‌های واکنشی بتن و کیفیت پیوند شیمیایی درونی بسیار راهگشا است. در گزارش‌های فنی بتن تک، نوع و الگوی شکست همواره به عنوان یک پارامتر کیفی در کنار عدد مقاومت ذکر می‌گردد.
ملاحظات ایمنی و بازسازی نقاط تخریب شده در کارگاه
انجام آزمایش های مخرب بتن در محل سایت، به‌ویژه مغزه‌گیری، نیازمند رعایت پروتکل‌های ایمنی و فنی خاصی است. پیش از هرگونه اقدام، باید محل دقیق آرماتورها با استفاده از دستگاه‌های اسکنر شناسایی شود تا مته کرگیری باعث بریدن میلگردهای اصلی سازه نگردد.
بریدن یک میلگرد کلیدی می‌تواند به مراتب خطرناکتر از عدم اطلاع از مقاومت بتن باشد. پس از اتمام نمونه‌برداری، حفره‌های ایجاد شده باید بلافاصله با گروت‌های پایه سیمانی بدون انقباض و با مقاومت بالاتر از بتن اصلی پر شوند تا پیوستگی سازه حفظ گردد. متخصصان بتن تک در تمامی مراحل از مکان‌یابی تا بازسازی محل تخریب، نظارت دقیق دارند تا انجام آزمایش خود به عاملی برای تضعیف سازه تبدیل نشود. این رویکرد مسئولانه، وجه تمایز خدمات مهندسی در پروژه‌های حساس ساختمانی است.

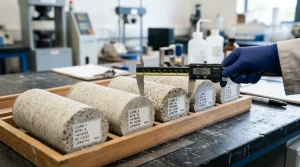

آماده‌سازی نمونه‌های مغزه‌گیری شده جهت انجام آزمایش های مخرب بتن
فرآیند مهندسی و مراحل اجرای آزمایش های مخرب بتن
ارائه یک گزارش معتبر فنی نیازمند پایبندی به پروتکل‌های گام به گام است تا هرگونه خطای انسانی یا سخت‌افزاری در خلال فرایند حذف گردد. در بتن تک، گردش کار به شکلی طراحی شده که تمام مراحل از لحظه برداشت اولیه تا ثبت نتایج گسیختگی تحت نظارت کارشناس رسمی کنترل شود.
گام‌های اجرایی این خدمات آزمایشگاهی بتن به شرح زیر در پروژه‌ها عملیاتی می‌شود:
- بررسی نقشه‌ها و تعیین دقیق نقاط نمونه‌گیری با هماهنگی ناظر به نحوی که کمترین تضعیف موضعی در نواحی تنش حداکثری ایجاد گردد.
- اسکن محل با دستگاه آرماتوریاب پیشرفته به منظور کشف تراکم میلگردها و پیشگیری از برخورد مته کرگیری با شبکه آرماتور باربر سازه.
- تثبیت دستگاه کرگیری با پایه‌های خلاء یا بولت‌های اتصالی و اجرای عملیات حفاری با مته‌های الماسه به همراه خنک‌کاری پیوسته با آب.
- انتقال مغزه‌ها به آزمایشگاه، ثبت شناسنامه فنی، برش دو سر با اره برقی سنگ‌بری و تسطیح سطوح جهت تامین تعامد کامل وجه نمونه‌ها.
- عمل‌آوری و آماده‌سازی سرهای بارگذاری مغزه‌ها با ملات گوگرد مذاب استاندارد یا قراردهی پدهای نئوپرنی کالیبره.
- قراردهی نمونه در مرکز فک‌های پرس هیدرولیکی دیجیتال و بارگذاری پیوسته با نرخ کرنش استاندارد تا مرز گسیختگی نهایی مصالح.
- مستندسازی فرم شکست، محاسبه دقیق تنش تسلیم با لحاظ ضرایب اصلاحی استاندارد و تدوین گزارش رسمی حاوی نمودارهای بار-تغییر شکل.
آزمایش های مخرب بتن پروژه‌ها در بتن تک
انتخاب آزمایشگاه مجری آزمایش های مخرب بتن نقشی مستقیم در پذیرش قطعات ساختمانی و حل و فصل اختلافات فنی میان کارفرما، پیمانکار و دستگاه نظارت دارد. حساسیت این آزمون‌ها در این است که عدد حاصل، ملاک نهایی تخریب یا نگهداری یک سازه چند ده میلیاردی خواهد بود از این رو کوچکترین ناترازی فک‌های دستگاه پرس، کالیبره نبودن سنسور نیرو یا تراش نامناسب مغزه، منجر به رد ناموجه یک سازه ایمن یا تایید سازه‌ای با بتن معیوب می‌شود. آزمایشگاه بتن تک به پشتوانه سالها تجربه و در اختیار داشتن تجهیزات تایید صلاحیت شده داده‌های آزمون را با بالاترین ضریب اطمینان در اختیار شما قرار می‌دهد.
خدمات اغلب در آزمایشگاه انجام می‌شود مگر در مواقع فورس و درخواستی کارفرما که اکیپ‌های مجرب با دستگاه‌های قابل حمل در سریعترین زمان ممکن در کارگاه حاضر می‌شوند تا فرآیند ارزیابی قطعه را با دقت پیاده‌سازی نمایند. پرس‌های بارگذاری ما مجهز به سیستم‌های کنترل بار دیجیتال بوده و داده‌های شکست بدون دخالت کاربر و با حذف خطاهای چشمی ثبت می‌گردند.
در کنار اعداد خام حاصل از گسیختگی، مهندسان بتن تک گزارش تحلیلی جامعی پیرامون علل پنهان ضعف کیفی بتن مانند واکنش‌های قلیایی سنگدانه‌ها، عیار ناکافی سیمان یا ضعف تراکم تدوین می‌کنند. این تسلط فنی به کارفرمایان این امکان را می‌دهد که در جلسات کنترل پروژه و کمیسیون‌های فنی، اسنادی غیر قابل خدشه ارائه دهند و هزینه‌های اضافی بهسازی را مدیریت نمایند.
پرسش‌های متداول درباره آزمایش های مخرب بتن
۱- در صورت افت نتایج مقاومت نمونه‌های فشاری ۲۸ روزه، اخذ چه تعداد مغزه از سازه الزامی است؟
بر اساس ضوابط مبحث نهم مقررات ملی ساختمان، حداقل ۳ مغزه استاندارد برای هر بخش بتن‌ریزی مشکوک باید از نقاط مختلف المان اخذ شده و ارزیابی گردد.
۲- آیا مغزه گیری به ظرفیت باربری المان‌های سازه‌ای آسیب دائمی وارد می‌کند؟
خیر. به دلیل اسکن اولیه میلگردها جهت جلوگیری از برش شبکه آرماتور و پرکردن فوری محل حفره با ملات‌های منبسط شونده پرمقاومت، خللی در پایداری سازه ایجاد نخواهد شد.
۳- چرا مقاومت نمونه مغزه گیری شده کمتر از نمونه‌های استوانه‌ای آزمایشگاهی است؟
مغزه‌ها به طور مستقیم شرایط واقعی کارگاه نظیر محدودیت‌های عمل‌آوری، تراکم متغیر و خطاهای اجرایی را بازتاب می‌دهند، در حالی که نمونه‌های استوانه‌ای در اتاق مرطوب و تحت شرایط ایده‌آل نگهداری می‌شوند.
۴- در موارد فورس ماژور، تیم‌های مغزه گیری بتن تک در چه بازه زمانی به پروژه اعزام می‌شوند؟
با هماهنگی قبلی و اعلام شرایط اضطراری از جانب کارفرما، تیم‌های مجهز آزمایشگاه ظرف مدت ۲۴ ساعت در محل پروژه مستقر می‌شوند.
۵- آیا گزارش فنی آزمایش های مخرب بتن ممهور به مهر آزمایشگاه دارای ارزش حقوقی است؟
بله. گزارش‌های رسمی صادره به عنوان سند قطعی فنی همراه با برگه‌های کالیبراسیون تجهیزات صادر گردیده و نزد دستگاه نظارت، شهرداری، مراجع قضایی و بیمه کاملا معتبر است.
