سازه بتنی برخلاف ظاهر مستحکم و صلب خود، در برابر عوامل محیطی بسیار آسیب‌پذیر است. خوردگی میلگردها یکی از پنهان‌ترین و در عین حال مخرب‌ترین فرآیندهایی است که می‌تواند عمر مفید یک ساختمان را به شدت کاهش دهد. زمانی که صحبت از پایش سلامت سازه به میان می‌آید نقشه خوردگی میلگرد با نیم پیل به عنوان یکی از دقیق‌ترین و کاربردی‌ترین روش‌های ارزیابی غیرمخرب شناخته می‌شود.
در مجموعه بتن تک با بهره گیری از دانش روز مهندسی و تجهیزات پیشرفته این ارزیابی‌ها را برای جلوگیری از آسیب‌های جبران ناپذیر انجام می‌دهند. ارائه خدمات آزمایشگاهی بتن باکیفیت نیازمند درک عمیق از فرایندهای الکتروشیمیایی است که درون بتن رخ می‌دهد فرآیندهایی که نقشه خوردگی میلگرد با نیم پیل به خوبی آنها را آشکار می‌کند. در این مقاله تخصصی قصد داریم به بررسی دقیق مکانیسم‌ها، مراحل اجرایی و تحلیل داده‌های حاصل از این آزمایش بپردازیم تا نقش حیاتی نقشه خوردگی میلگرد با نیم پیل را در نگهداری از دال‌ها و ستون‌های بتنی بازشناسی کنیم.
مبانی علمی و مکانیسم خوردگی در بتن
پیش از ورود به بحث ترسیم نقشه خوردگی میلگرد با نیم پیل باید درک کنیم که خوردگی در واقع یک واکنش الکتروشیمیایی است. بتن به طور طبیعی محیطی قلیایی است که از میلگرد محافظت می‌کند. اما با نفوذ عوامل مخرب مانند یون‌های کلراید یا کربن زدگی، لایه محافظ روی سطح میلگرد از بین می‌رود. در این مرحله میلگرد به دو قطب آنود و کاتد تقسیم می‌شود. در قطب آنود، فلز اکسید شده و از بین می‌رود و در قطب کاتد، واکنش‌های دیگری رخ می‌دهد.
برای اینکه بتوانیم این پدیده را مانیتور کنیم از پتانسیل الکتریکی استفاده می‌کنیم. نقشه خوردگی میلگرد با نیم پیل با اندازه گیری اختلاف پتانسیل بین سطح بتن و یک الکترود مرجع، محل تمرکز این واکنش‌ها را مشخص می‌کند. هرچه پتانسیل اندازه گیری شده منفی‌تر باشد احتمال فعالیت خوردگی در آن نقطه از دال یا ستون بیشتر است. بنابراین ترسیم نقشه خوردگی میلگرد با نیم پیل در واقع ترسیم نقشه پراکندگی پتانسیل‌های الکتریکی در بدنه سازه است.
چرا آزمایش نیم پیل Half-cell برای پایش سازه ضروری است؟
استفاده از آزمایش نیم پیل Half-cell به مهندسان اجازه می‌دهد تا بدون نیاز به تخریب از وضعیت پایداری میلگردهای مدفون باخبر شوند. این روش بر پایه اندازه‌گیری اختلاف پتانسیل الکتریکی بین سطح بتن و میلگرد عمل می‌کند. وقتی که آرماتورها در بتن دچار خوردگی می‌شوند یک جریان الکتریکی ضعیف در الکترولیت بتن ایجاد می‌گردد. نقشه خوردگی میلگرد با نیم پیل در واقع بازنمایی همین پتانسیل‌های الکتریکی است که به ما می‌گوید در کدام نقاط، فرآیند فعال خوردگی در حال وقوع است.
اگر این پایش انجام نشود خوردگی می‌تواند تا مرحله‌ای پیش برود که مقطع فولادی میلگرد به شدت کاهش یافته و چسبندگی بین بتن و میلگرد از بین برود. این پدیده باعث ایجاد ترک‌های موازی با میلگرد و در نهایت قلوه کن شدن بتن می‌شود. در چنین شرایطی تهیه نقشه خوردگی میلگرد با نیم پیل نه تنها یک اقدام پیشگیرانه بلکه یک ضرورت مهندسی برای جلوگیری از ریزش قطعات سازه است. با تحلیل دقیق نقشه خوردگی میلگرد با نیم پیل، می‌توانیم قبل از بروز ترک‌های عمیق یا آسیب‌های ساختاری جبران ناپذیر، اقدامات ترمیمی لازم را در زمان مناسب انجام دهیم.

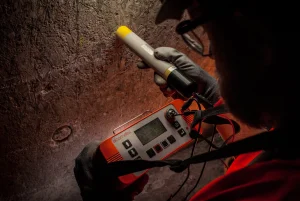

نقشه خوردگی میلگرد با نیم پیل
اهمیت تهیه نقشه خوردگی در دال‌ها و ستون‌ها
تهیه دقیق نقشه خوردگی میلگرد با نیم پیل در اعضای بحرانی مانند دال‌ها و ستون‌ها، مزایای فنی و اقتصادی بسیار زیادی به همراه دارد. دال‌ها به دلیل وسعت سطح و قرارگیری در معرض عوامل محیطی مختلف، در معرض خطر خوردگی هستند. از سوی دیگر ستون‌ها عناصر اصلی انتقال بار هستند و هرگونه آسیب در آنها می‌تواند ایمنی کل ساختمان را به خطر بیندازد.
با استفاده از داده‌های حاصل از نقشه خوردگی میلگرد با نیم پیل، می‌توان فرآیند مدیریت نگهداری ساختمان را به صورت هوشمندانه بهینه کرد. در اینجا به برخی از کاربردهای کلیدی این داده‌ها اشاره می‌کنیم:
- شناسایی نقاط بحرانی:
با ترسیم دقیق نقشه خوردگی میلگرد با نیم پیل، نقاطی که بیشترین پتانسیل خوردگی را دارند مشخص شده و اولویت بندی تعمیرات بر اساس آنها تعیین می‌شود.
- کاهش هزینه‌های تعمیرات:
تشخیص زودهنگام توسط نقشه خوردگی میلگرد با نیم پیل باعث می‌شود به جای تعویض کامل یا تخریب عضو سازه‌ای، تنها به تعمیرات موضعی یا اجرای روش‌های حفاظت کاتدیک اکتفا کرد.
- تایید کارایی روش‌های حفاظتی:
پس از اجرای پوشش‌های محافظ یا اصلاح محیطی، می‌توان با تکرار نقشه خوردگی میلگرد با نیم پیل، میزان اثربخشی این اقدامات را در کنترل جریان خوردگی بررسی کرد.
- ارزیابی ایمنی سازه:
اطلاعات حاصل از نقشه خوردگی میلگرد با نیم پیل برای بازنگری ظرفیت باربری اعضایی که دچار زنگ زدگی شده‌اند توسط مهندسان سازه حیاتی است.
- تخمین عمر مفید باقیمانده:
با بررسی روند تغییرات در نقشه خوردگی میلگرد با نیم پیل طی دوره‌های زمانی مختلف، می‌توان عمر مفید باقی مانده ساختمان را با دقت علمی بیشتری پیش بینی کرد.
مراحل اجرایی تهیه نقشه خوردگی میلگرد
برای دستیابی به نتایج دقیق و ترسیم یک نقشه خوردگی میلگرد با نیم پیل که بتوان بر اساس آن تصمیمات مهندسی گرفت باید پروتکل‌های استاندارد را با دقت بسیار بالا رعایت کرد. اجرای این مراحل نیازمند تجربه عملی تیمهای آزمایشگاهی و استفاده از تجهیزات کالیبره شده است:
تعیین محل و عمق کاشت میلگرد
در فرآیند پایش ابتدا باید مشخص شود که قرار است در چه نقاطی تست انجام شود. در بحث پایش خوردگی، این مرحله به معنای تعیین نقاط نمونه برداری روی سطح دال یا ستون است. محل انتخاب شده باید بر اساس نقشه سازه و نقاطی که احتمال نفوذ عوامل مخرب در آنها بیشتر است تعیین شود. همچنین باید فاصله کافی از لبه‌های آزاد بتن رعایت شود تا نتایج نقشه خوردگی میلگرد با نیم پیل دچار خطای ناشی از اثرات لبه‌ای نشوند.
سوراخ‌کاری با قطر مناسب
اگرچه آزمایش نیم‌پیل یک روش غیرمخرب است، اما در برخی موارد برای دسترسی به سیستم‌های اتصال یا برای انجام تست‌های مکمل، نیاز به سوراخ کاری وجود دارد. در این صورت، قطر سوراخ باید به گونه‌ای باشد که به میلگردهای اصلی آسیب نزند و در عین حال امکان قرارگیری تجهیزات یا تزریق مواد را فراهم کند. دقت در این مرحله از ایجاد آسیب‌های جانبی که خود عامل خوردگی می‌شوند جلوگیری می‌کند.

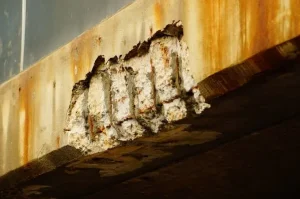

نقشه خوردگی میلگرد با نیم پیل در دال و ستون
تمیزکاری اصولی سوراخ
در هر عملیاتی که شامل ایجاد حفره در بتن است، تمیز کاری سوراخ از گرد و غبار و ذرات سست، مرحله‌ای حیاتی است. اگر قرار باشد از این حفره‌ها برای نصب تجهیزات پایش استفاده شود وجود گرد و غبار می‌تواند باعث ایجاد اتصال ضعیف شود. در بحث کلی پایش سلامت، تمیز کاری سطح بتن قبل از شروع آزمایش نیم پیل Half-cell نیز از همان اهمیت را دارد چرا که وجود آلودگی بین الکترود و بتن، می‌تواند پتانسیل را به‌طور اشتباه نشان دهد.
تزریق چسب کاشت میلگرد
در مواردی که نیاز به نصب تجهیزات پایش یا حتی نصب میلگردهای جدید در بتن‌های قدیمی داریم، استفاده از چسب کاشت آرماتور الزامی است. تزریق باید به گونه‌ای باشد که تمام فضای سوراخ را پر کند و هیچ حباب هوایی باقی نمانده باشد. عدم رعایت این نکته باعث می‌شود که در آینده، همان سوراخ به عنوان یک نقطه ضعف و منبع ورود آب و عامل خوردگی عمل کند.
نصب میلگرد و زمان عمل آوری چسب
پس از تزریق چسب، میلگرد با حرکت چرخشی داخل سوراخ قرار می‌گیرد تا از توزیع یکنواخت چسب اطمینان حاصل شود. بسیار مهم است که تا پایان زمان عمل آوری مشخص شده توسط سازنده، هیچگونه بارگذاری یا جابه‌جایی روی میلگرد انجام نشود. اگر زمان بندی رعایت نشود پیوند شیمیایی بین چسب و میلگرد دچار اختلال شده و در نهایت، نتیجه‌ای که در نقشه خوردگی میلگرد با نیم پیل مشاهده می‌کنید، ممکن است ناشی از یک اتصال ضعیف فیزیکی باشد تا فرآیند خوردگی واقعی.
تحلیل داده‌ها و تفسیر نتایج آزمایش
پس از اتمام مراحل اجرایی، ما با کوهی از داده‌های الکتریکی مواجه هستیم. هدف نهایی، تبدیل این اعداد به یک نقشه خوردگی میلگرد با نیم پیل است که مهندس بتواند با نگاه کردن به آن، وضعیت سلامت سازه را درک کند. تحلیل داده‌ها فراتر از یک عدد ساده است و شامل مراحل زیر می‌شود:
طبقه‌بندی پتانسیل‌ها بر اساس استانداردها
اولین قدم در تحلیل، مقایسه پتانسیل‌های اندازه‌گیری شده با جداول استاندارد است. برای مثال اگر پتانسیل در یک نقطه از -350 میلی ولت کمتر باشد، طبق استاندارد احتمال وقوع خوردگی بسیار بالا ارزیابی می‌شود. در تحلیل نقشه خوردگی میلگرد با نیم پیل ما این مقادیر را در کل سطح دال یا ستون نقشه‌برداری می‌کنیم. این کار به ما اجازه می‌دهد تا نقاط داغ یا همان نواحی که در معرض خطر شدید هستند را با دقت بالا شناسایی کنیم.
اثرات محیطی بر دقت تحلیل
یکی از چالش‌های اصلی در تحلیل داده‌های نقشه خوردگی میلگرد با نیم پیل اثرات محیطی است. رطوبت، میزان نمک و حتی دمای بتن می‌توانند بر پتانسیل‌های الکتریکی اثر بگذارند. برای مثال در بتن‌های بسیار مرطوب، پتانسیل‌ها ممکن است به سمت مقادیر منفی‌تر متمایل شوند که لزوما همیشه به معنای خوردگی شدید نیست بلکه نشان دهنده رسانایی بالای الکترولیت است. به همین دلیل متخصصان ما در بتن تک با در نظر گرفتن شرایط محیطی و با استفاده از روش‌های کالیبراسیون، سعی می‌کنند دقیق‌ترین تفسیر را از نقشه خوردگی میلگرد با نیم پیل ارائه دهند تا از تصمیم گیری‌های اشتباه مهندسی جلوگیری شود.

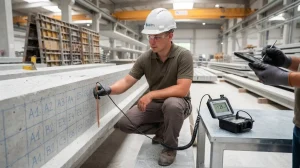

تفسیر نقشه خوردگی میلگرد
جدول راهنمای تفسیر نتایج پتانسیل (ASTM C876)
برای درک سریع‌تر، جدول زیر معیار استاندارد برای تفسیر مقادیر پتانسیل در نقشه خوردگی میلگرد با نیم پیل را نشان می‌دهد. این جدول به مهندسان کمک می‌کند تا پس از مشاهده نتایج در نقشه خوردگی میلگرد با نیم پیل سریع‌تر به مرحله تصمیم گیری برسند:
| پتانسیل قرائت شده (mV) | احتمال خوردگی
(تفسیر فنی) |
اقدام پیشنهادی در مدیریت سازه |
| بزرگتر از ۲۰۰- | احتمال خوردگی بسیار کم | پایش دوره‌ای (هر ۵ سال) |
| بین ۲۰۰- تا ۳۵۰- | احتمال خوردگی متوسط | افزایش فرکانس پایش و بررسی رطوبت |
| کوچکتر از ۳۵۰- | احتمال خوردگی بالا | بررسی سریع‌تر و آماده‌سازی طرح‌های ترمیمی |
| کمتر از ۵۰۰- | خوردگی بسیار شدید و فعال | اجرای فوری اقدامات اصلاحی یا حفاظت کاتدیک |
روش‌های اجرایی و مراحل گام به گام آزمایش
برای اینکه یک نقشه خوردگی میلگرد با نیم پیل معتبر به دست آید، باید یک سلسله مراتب از اقدامات فنی را طی کرد. این فرآیند از آماده سازی سطح شروع شده و به تحلیل نهایی ختم می‌شود.
آماده سازی سطح و الکترود مرجع
اولین گام، آماده‌سازی سطح بتن است. سطح باید از هرگونه آلودگی، روغن، گرد و غبار یا پوشش‌های غیر رسانا پاک شود. در این مرحله، استفاده از تجهیزات تخصصی برای اطمینان از برخورد مستقیم الکترود با بتن بسیار مهم است. علاوه بر این، انتخاب یک الکترود مرجع استاندارد مانند الکترود کلسیم سولفات یا الکترود نقره/ کلراید برای ثبت دقیق پتانسیل در نقشه خوردگی میلگرد با نیم پیل الزامی است.
فرآیند اندازه‌گیری و شبکه بندی
پس از آماده سازی، سطح مورد نظر باید به صورت شبکه‌های منظم تقسیم شود. این شبکه بندی تضمین می‌کند که داده‌های جمع آوری شده برای ترسیم نقشه خوردگی میلگرد با نیم پیل دارای تراکم کافی و توزیع یکنواخت باشند. در هر نقطه از شبکه، الکترود مرجع قرار گرفته و پتانسیل نسبت به میلگرد اندازه‌گیری می‌شود. این فرآیند باید با دقت بالا و در شرایط دمایی و رطوبتی کنترل‌شده انجام شود تا از خطاهای احتمالی جلوگیری شود.

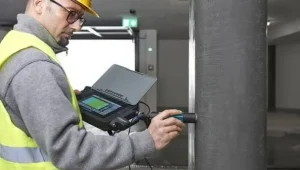

نقشه خوردگی میلگرد
نکات کلیدی در تحلیل داده‌های نیم‌پیل
تحلیل داده‌ها مرحله‌ای است که در آن اعداد خام به اطلاعات استراتژیک تبدیل می‌شوند. در این مرحله، توجه به جزئیات می‌تواند تفاوت بین یک سازه سالم و یک سازه در آستانه فروپاشی را مشخص کند.
- تفسیر جهت پتانسیل: در تحلیل نقشه خوردگی میلگرد با نیم پیل، باید توجه داشت که مقادیر منفی‌تر نشان دهنده پتانسیل خوردگی بسیار بالاست، در حالی که مقادیر مثبت‌تر یا نزدیک به صفر نشان‌دهنده وضعیت پایدار میلگرد است.
- روند تغییرات زمانی: اگر آزمایش در فواصل زمانی مختلف انجام شود، می‌توان سرعت خوردگی را تشخیص داد. اگر در نقشه خوردگی میلگرد با نیم پیل روند پتانسیل‌ها به سمت منفی شدن باشد، یعنی فرآیند تخریب در حال تسریع است.
- ارتباط با سایر تست‌ها: برای رسیدن به نتیجه قطعی، تحلیل داده‌های نیم‌پیل باید با نتایج سایر تست‌ها مانند آزمایش اسکن بتن یا تست‌های مقاومت الکتریکی ترکیب شود. این ترکیب، دقت نقشه خوردگی میلگرد با نیم پیل را به حداکثر می‌رساند.
سلامت سازه با استفاده از فناوری‌های نوین
باید درک کرد که مدیریت سلامت سازه‌ها، به ویژه در سازه‌های بتنی حساس، دیگر یک انتخاب نیست بلکه یک ضرورت اقتصادی و ایمنی است. استفاده از ابزارهای دقیق مانند نقشه خوردگی میلگرد با نیم پیل، به مهندسان اجازه می‌دهد تا به جای واکنش‌های تک بعدی و هزینه‌بر پس از وقوع خرابی، به صورت پیشگیرانه و هوشمندانه عمل کنند. تهیه یک نقشه خوردگی میلگرد با نیم پیل دقیق، نه تنها به شناسایی نقاط آسیب‌دیده کمک می‌کند، بلکه نقشه راهی برای برنامه‌ریزی تعمیرات و حفاظت طولانی‌مدت از سازه فراهم می‌سازد.
ما در بتن تک بر این باوریم که پیشگیری از خوردگی، بسیار ارزان‌تر و ایمن‌تر از بازسازی سازه‌های آسیب دیده است. با استفاده از داده‌های حاصل از این آزمایش‌ها، می‌توان از اعتماد عمومی به سازه‌ها اطمینان یافت و عمر مفید آنها را به شکل علمی افزایش داد.
سوالات متداول
پتانسیل‌های منفی شدید در نقشه خوردگی به چه معناست؟
نشان دهنده احتمال بسیار بالا برای فعالیت الکتروشیمیایی فعال و شروع فرآیند خوردگی در میلگردها است.
آیا آزمایش نیم پیل به ساختار بتن آسیب می‌زند؟
خیر؛ این روش یک آزمایش کاملا غیرمخرب است و هیچگونه تخریبی در المان‌های سازه ایجاد نمی‌کند.
دوره زمانی مناسب برای تکرار این آزمایش چقدر است؟
در سازه‌های معمولی هر ۳ تا ۵ سال و در شرایط محیطی خورنده یا ساحلی هر ۱ تا ۲ سال توصیه می‌شود.
