در پروژه‌های بتنی، ظاهر سالم همیشه به معنای عملکرد سالم نیست. گاهی سازه از نظر بصری بدون مشکل دیده می‌شود، اما در برابر بارهای واقعی رفتاری متفاوت نشان می‌دهد. اینجاست که آزمایش بارگذاری به‌عنوان یک ابزار دقیق و میدانی وارد عمل می‌شود. این آزمایش کمک می‌کند ظرفیت واقعی، تغییر شکل، رفتار ترک‌خوردگی و ایمنی عضو سازه‌ای به صورت عملی ارزیابی شود. برای پروژه‌های اجرا، بازسازی و کنترل کیفیت، آزمایش بارگذاری فقط یک تست تکمیلی نیست بلکه بخشی از تصمیم‌گیری مهندسی است.
اگر هدف شما اطمینان از عملکرد سازه در شرایط بهره‌برداری باشد آزمایش بارگذاری یکی از قابل اعتمادترین مسیرها است. در این مقاله از بتن تک روش انجام، مراحل اجرایی، الزامات فنی و نکات نظارتی آزمایش بارگذاری را به صورت کامل بررسی می‌کنیم.
چرا آزمایش بارگذاری در سازه‌های بتنی اهمیت دارد؟
سازه بتنی در طول عمر خود تحت اثر بارهای مرده، بار زنده، بارهای حرارتی، باد و در برخی مناطق، زلزله قرار می‌گیرد. طراحی سازه بر اساس محاسبات آیین نامه‌ای انجام می‌شود، اما اجرای واقعی همیشه می‌تواند با ابهام‌هایی همراه باشد؛ از کیفیت بتن گرفته تا نحوه آرماتور گذاری، عمل‌آوری، جزئیات اتصال و حتی شرایط بهره‌برداری. به همین دلیل آزمایش بارگذاری به مهندسان اجازه می‌دهد رفتار واقعی سازه را به‌جای فرضیات محاسباتی مشاهده کنند.
در بسیاری از پروژه‌ها، به‌ویژه زمانی که سازه موجود است و امکان تخریب یا بازطراحی کامل وجود ندارد، آزمایش بارگذاری به عنوان بهترین راه برای ارزیابی عملکرد عضو سازه‌ای شناخته می‌شود. این تست می‌تواند نشان دهد که آیا دال، تیر، ستون یا سیستم باربر، ظرفیت کافی برای تحمل بارهای بهره‌برداری را دارد یا خیر. همچنین در پروژه‌های مقاوم‌سازی، قبل و بعد از مداخله، آزمایش بارگذاری برای مقایسه عملکرد بسیار ارزشمند است.
در همین چارچوب، استفاده از خدمات تخصصی مانند بتن تک برای بررسی‌های مکمل، می‌تواند تصویر دقیق‌تری از کیفیت سازه در اختیار ناظر قرار دهد. برای مثال، در کنار آزمایش بارگذاری، گاهی لازم است وضعیت داخلی بتن هم بررسی شود تا علت ضعف احتمالی مشخص گردد.

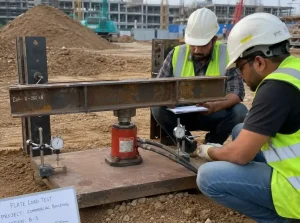

انواع آزمایش بارگذاری سازه‌های بتنی
آزمایش بارگذاری دقیقا چه چیزی را اندازه‌گیری می‌کند؟
وقتی از آزمایش بارگذاری صحبت می‌کنیم، منظور فقط اعمال یک بار سنگین روی سازه نیست. این فرآیند، سنجشی چند بعدی از رفتار عضو در برابر بار است. نخستین شاخص، میزان تغییر شکل یا خیز است که نشان می‌دهد عضو تحت بار تا چه اندازه جابه‌جا می‌شود. شاخص دوم، نحوه بازگشت عضو پس از برداشتن بار است که از میزان رفتار الاستیک و احتمال باقی‌ماندن تغییر شکل دائم خبر می‌دهد. شاخص سوم، الگوی ترک‌خوردگی است که مشخص می‌کند آیا ترک‌ها در حد مجاز باقی مانده‌اند یا به سمت ناپایداری پیش می‌روند.
در واقع آزمایش بارگذاری کمک می‌کند تا مهندس، هم پاسخ کوتاه‌مدت سازه را ببیند و هم نشانه‌های ضعف پنهان را شناسایی کند. اگر در حین تست، تغییر شکل‌ها بیشتر از حد مجاز شوند، یا پس از باربرداری بازیابی مناسبی رخ ندهد، می‌توان فهمید که سازه نیاز به بررسی، تقویت یا حتی توقف بهره‌برداری دارد. به همین دلیل، آزمایش بارگذاری در کنار کنترل کیفیت مصالح، یکی از مهم‌ترین ابزارهای تضمین ایمنی است.
در برخی پروژه‌ها برای تشخیص دقیق‌تر وضعیت بتن، از آزمون پتروگرافی هم استفاده می‌شود تا ساختار داخلی، نوع سنگدانه‌ها، ریزترک‌ها و آثار واکنش‌های مخرب بهتر تحلیل شوند. ترکیب این بررسی‌ها با آزمایش بارگذاری معمولاً تصمیم‌گیری را بسیار دقیق‌تر می‌کند.
انواع آزمایش بارگذاری در سازه‌های بتنی
آزمایش بارگذاری بسته به هدف، نوع سازه و سطح دقت مورد نیاز می‌تواند به شکل‌های مختلف اجرا شود. رایج‌ترین نوع، آزمایش استاتیکی است که در آن بار به‌صورت تدریجی و کنترل‌شده وارد می‌شود. این روش برای دال‌ها، تیرها، کف‌ها و برخی اجزای موجود بسیار کاربرد دارد، چون امکان اندازه‌گیری دقیق خیز و ترک‌خوردگی را فراهم می‌کند. در این نوع آزمایش بارگذاری، رفتار سازه زیر یک بار مشخص و ثابت ارزیابی می‌شود.
نوع دوم، آزمایش دینامیکی است که بیشتر برای شبیه سازی اثرات تکراری یا متناوب، مانند ارتعاش یا رفتار لرزه‌ای، استفاده می‌شود. این روش در سازه‌های خاص یا عناصر حساس کاربرد بیشتری دارد و برای ارزیابی پاسخ چرخه‌ای سازه اهمیت دارد. نوع سوم، آزمایش بارگذاری نهایی یا نزدیک به شکست است که بیشتر در مطالعات تحقیقاتی یا ارزیابی‌های ویژه استفاده می‌شود و هدف آن شناخت ظرفیت واقعی عضو است.
در عمل، مهندسان بسته به شرایط پروژه ممکن است از ترکیبی از این روش‌ها بهره بگیرند. برای مثال، اگر سازه‌ای قدیمی باشد و نشانه‌هایی از ضعف در آن دیده شود، ابتدا تست‌های غیرمخرب انجام می‌شود و سپس آزمایش بارگذاری برای تایید ظرفیت بهره‌برداری صورت می‌گیرد. اگر هدف بررسی کیفیت اتصال یا چسبندگی لایه‌ای خاص باشد، تست پول آف هم می‌تواند در کنار آزمایش بارگذاری اطلاعات ارزشمندی ارائه کند.
مراحل انجام آزمایش بارگذاری سازه‌های بتنی
اجرای درست آزمایش بارگذاری به ترتیب مراحل و دقت در اجرا وابسته است.
مرحله نخست؛ بررسی اولیه وضعیت
شناسایی عضو یا بخش مورد نظر و بررسی اولیه وضعیت آن است. در این مرحله باید محل آرماتورها، ضخامت عضو، وجود ترک‌ها، شرایط تکیه‌گاهی و نوع بهره‌برداری مشخص شود. اگر نیاز باشد، برای اطمینان بیشتر از آزمایش اسکن بتن استفاده می‌شود تا موقعیت میلگردها، لوله‌ها یا اجزای مدفون بدون تخریب مشخص شود.

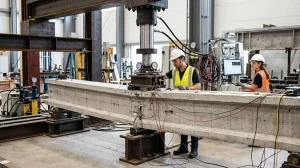

بارگذاری سازه‌های بتنی برای مهندسان
مرحله دوم؛ نصب تجهیزات اندازه‌گیری
در آزمایش بارگذاری ابزارهایی برای ثبت خیز، کرنش و تغییرات موضعی به کار می‌رود تا رفتار سازه در تمام مراحل بارگذاری ثبت شود. این داده‌ها در مرحله تحلیل اهمیت زیادی دارند، چون تصمیم نهایی بر اساس آن‌ها گرفته می‌شود.
مرحله سوم؛ اعمال بار اولیه
بار در آزمایش بارگذاری باید به‌صورت تدریجی و کنترل‌شده افزایش یابد تا رفتار عضو در هر گام قابل ثبت باشد. پس از رسیدن به سطح بار هدف، عضو در مدت مشخصی تحت همان بار نگه‌داری می‌شود تا تغییر شکل‌ها و هرگونه نشانه ترک‌خوردگی ثبت شود.
مرحله چهارم؛ باربرداری
در این مرحله بررسی می‌شود که عضو چه میزان از تغییر شکل را بازیابی می‌کند و آیا تغییر شکل دائم باقی مانده است یا خیر.
مرحله پنجم؛ تحلیل نتایج و تهیه گزارش
گزارش آزمایش بارگذاری باید شامل روش اجرا، شرایط محیطی، محل تجهیزات، نمودار بار-خیز، عکس‌ها و نتیجه‌گیری فنی باشد. بدون گزارش دقیق، حتی موفق‌ترین آزمایش بارگذاری نیز ارزش اجرایی کامل نخواهد داشت.
جدول مقایسه‌ای انواع روش‌های ارزیابی سازهژ
باید توجه داشت که آزمایش بارگذاری به تنهایی مفید است، اما وقتی در کنار روش‌های مکمل قرار بگیرد، تصویر کامل‌تری از وضعیت سازه ارائه می‌دهد. اگر هدف، تصمیم‌گیری دقیق مهندسی باشد، ترکیب این روش‌ها انتخاب هوشمندانه‌تری است. در بسیاری از پروژه‌های تخصصی، پیش از انجام آزمایش بارگذاری، یک ارزیابی چند مرحله‌ای انجام می‌شود تا خطرات احتمالی کاهش پیدا کند.

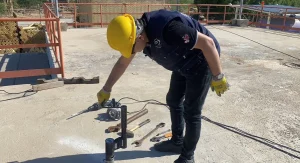

راهنمای آزمایش بارگذاری
| روش ارزیابی | نوع اطلاعات | میزان تخریب | کاربرد اصلی | ارتباط با آزمایش بارگذاری |
| آزمایش بارگذاری | ظرفیت واقعی و خیز عضو | بدون تخریب مستقیم | ارزیابی عملکرد سازه | روش اصلی |
| آزمون پتروگرافی | کیفیت ساختار داخلی بتن | نمونه‌برداری محدود | شناسایی ضعف مصالح | مکمل |
| تست پول آف | مقاومت چسبندگی سطحی | بسیار محدود | بررسی لایه‌های ترمیمی | مکمل |
| آزمایش اسکن بتن | موقعیت میلگرد و اجزای مدفون | غیرمخرب | پیش‌بررسی قبل از تست | پشتیبان |
| تعیین درصد مواد و عناصر موثر در بتن | ترکیب شیمیایی و معدنی | محدود به نمونه | تشخیص کیفیت مصالح | مکمل تحلیلی |
استانداردها و ضوابط مرجع در آزمایش بارگذاری
اجرای آزمایش بارگذاری باید بر اساس استاندارد و ضابطه مشخص انجام شود، زیرا بدون مرجع فنی، نتیجه تست قابل استناد نخواهد بود. در پروژه‌های مختلف ممکن است از آیین‌نامه‌های ملی و بین‌المللی استفاده شود و انتخاب مرجع بسته به نوع پروژه، کاربری و سطح حساسیت آن متفاوت است. در ایران، آیین‌نامه بتن و ضوابط کنترل و بهره‌برداری، همراه با مقررات ملی ساختمان، پایه تصمیم‌گیری را تشکیل می‌دهند.
در سطح بین‌المللی نیز، برخی اسناد فنی و راهنماها برای آزمایش بارگذاری مرجع مهمی هستند. نکته کلیدی این است که بارگذاری باید متناسب با هدف تست، به‌صورت تدریجی، قابل کنترل و قابل ثبت باشد. همچنین مدت نگه‌داری بار، نحوه باربرداری و حد مجاز تغییر شکل باید از قبل تعریف شده باشد.
نکات اجرایی مهم برای مهندسان و ناظران
برای اینکه آزمایش بارگذاری نتیجه دقیق و قابل استناد بدهد، چند اصل اجرایی باید رعایت شود. نخست، سازه باید پیش از آزمون از نظر ظاهری و عملکردی بررسی شود تا در صورت وجود ترک فعال، نشست یا آسیب شدید، تست بدون آمادگی انجام نشود. دوم، تجهیزات اندازه‌گیری باید کالیبره و آماده باشند، چون خطای ابزار می‌تواند نتیجه آزمایش بارگذاری را مخدوش کند. سوم، شرایط محیطی باید در نظر گرفته شود؛ دما، رطوبت و حتی باد ممکن است بر رفتار عضو و دقت ثبت داده‌ها اثر بگذارد.
از طرف دیگر، آزمایش بارگذاری باید با هماهنگی کامل میان ناظر، مجری، آزمایشگاه و مالک پروژه انجام شود. هرگونه ابهام در نحوه اعمال بار یا محل قرارگیری بار می‌تواند تفسیر نتایج را دشوار کند. همچنین اگر سازه دارای اعضای حساس یا نواحی مشکوک باشد، بهتر است پیش از تست، آزمایش اسکن بتن انجام شود تا از محل دقیق میلگردها و اجزای مدفون اطمینان حاصل شود.
خطاهای رایج در آزمایش بارگذاری و راه‌حل آن‌ها
یکی از خطاهای رایج در آزمایش بارگذاری، بارگذاری ناهمگون است. اگر بار به‌طور یکنواخت روی عضو توزیع نشود، خیز ثبت شده ممکن است واقعی نباشد و نتیجه به اشتباه تفسیر شود.
خطای دوم، انتخاب نامناسب نقطه اندازه‌گیری است. گاهی فقط خیز کلی عضو ثبت می‌شود، در حالی که رفتار موضعی در نزدیکی تکیه‌گاه یا وسط دهانه مهم‌تر است.
خطای سوم، نادیده گرفتن شرایط اولیه عضو پیش از آزمایش بارگذاری است. اگر سازه قبلا تحت آسیب یا بارگذاری مکرر بوده باشد، نتایج تست باید با احتیاط بیشتری تحلیل شوند.

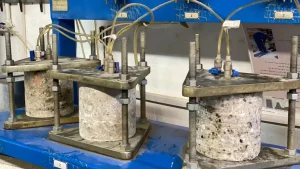

آزمایش بارگذاری
نقش آزمایش بارگذاری در پروژه‌های مقاوم‌سازی و بهره‌برداری
در پروژه‌های مقاوم سازی، آزمایش بارگذاری فقط برای کنترل وضعیت موجود نیست، بلکه ابزاری برای مقایسه عملکرد قبل و بعد از تقویت نیز به شمار می‌رود. این مقایسه نشان می‌دهد که آیا مداخله انجام‌شده واقعاً توانسته ظرفیت عضو را بالا ببرد یا خیر. در سازه‌های در حال بهره‌برداری نیز، آزمایش بارگذاری می‌تواند به‌عنوان یک آزمون اطمینان عمل کند و به ناظر کمک کند تصمیم بگیرد که آیا ادامه بهره برداری بدون محدودیت امکان‌پذیر است یا خیر.
اگر سازه دارای ترک‌های ظاهری یا شک در کیفیت بتن باشد، استفاده از آزمون پتروگرافی یا بررسی شیمیایی مصالح در کنار آزمایش بارگذاری توصیه می‌شود. این رویکرد به‌ویژه در پروژه‌های حساس، مانند ساختمان‌های عمومی، پارکینگ‌ها، سکوها و دال‌های وسیع، اهمیت زیادی دارد.
همچنین، اگر هدف ارزیابی کمی‌تر باشد، تعیین درصد مواد و عناصر موثر در بتن می‌تواند نشان دهد که آیا کیفیت مصالح با انتظار طراحی سازگار بوده است یا نه. در چنین شرایطی، آزمایش بارگذاری نقش نهایی را بازی می‌کند و نتیجه را به زبان عملکرد سازه ترجمه می‌کند.
آزمایش بارگذاری چه زمانی بیشترین ارزش را دارد؟
آزمایش بارگذاری زمانی بیشترین ارزش را دارد که به‌عنوان بخشی از یک فرآیند جامع ارزیابی دیده شود، نه یک تست منفرد. این آزمایش به مهندسان و ناظران اجازه می‌دهد ظرفیت واقعی سازه را بر اساس رفتار عملی آن بررسی کنند.
در پروژه‌های اجرایی، مقاوم‌سازی و کنترل کیفیت، آزمایش بارگذاری می‌تواند از تصمیم‌های پرهزینه و اشتباه جلوگیری کند. این تست، نه تنها ابزاری برای اطمینان از ایمنی است، بلکه راهی برای افزایش عمر مفید سازه و کاهش ریسک‌های آینده محسوب می‌شود. اگر بخواهیم یک اصل مهم را در پایان یادآوری کنیم، آن این است که آزمایش بارگذاری باید با دقت، مستندسازی و تفسیر فنی صحیح انجام شود تا ارزش واقعی خود را نشان دهد.
سوالات متداول
آزمایش بارگذاری برای چه سازه‌هایی بیشتر استفاده می‌شود؟
برای دال‌ها، تیرها، ستون‌ها، پل‌ها و سازه‌های موجود که نیاز به ارزیابی عملکرد دارند.
آیا آزمایش بارگذاری بدون تخریب انجام می‌شود؟
بله، این تست غیرمخرب است و سازه را تخریب نمی‌کند.
چه زمانی قبل از آزمایش بارگذاری باید تست‌های مکمل انجام شود؟
وقتی کیفیت داخلی بتن، محل آرماتورها یا چسبندگی لایه‌های ترمیمی نامشخص باشد.
